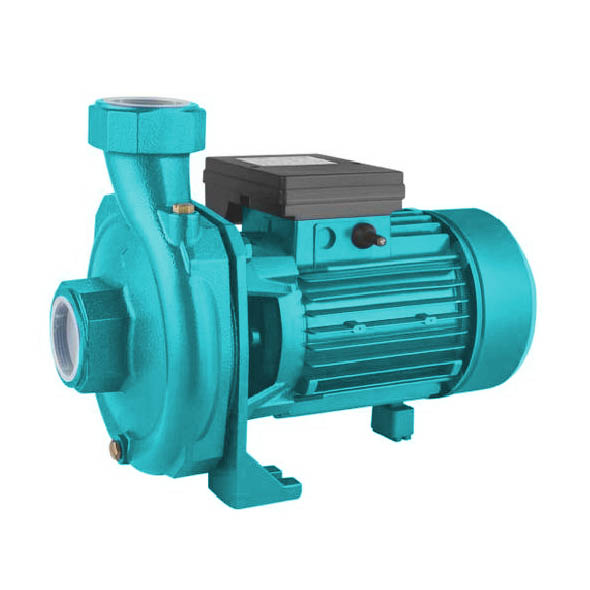

Являясь ведущим производителем и поставщиком насосов в Китае, бренд ZEN располагает передовым производственным оборудованием и обширным опытом для предоставления высококачественной продукции SCM Центробежный насос по индивидуальному заказу.
Применение
Применяется для очистки воды и жидкостей, которые не являются химически агрессивными к материалам для изготовления насосов.
Благодаря своей надежности и простоте в использовании эти насосы широко используются в бытовых и гражданских целях, таких как распределение воды в сочетании с небольшими и средними устройствами давления, транспортировка жидкостей и орошение садов и распределительных участков.
Насосы должны быть установлены в закрытой среде или, по крайней мере, во избежание плохой погоды.
• Максимум. Рабочее давление 3,5 бар
• Температура жидкости до 60°C
• Температура окружающей среды до 40°C
• Общий подъем при вдыхании до 8 м
• Непрерывная работа
• Корпус насоса: чугун
• Кронштейн насоса: чугун
• Корпус двигателя: алюминиевый
• Крыльчатка: латунь
• Ось двигателя: углеродистая сталь, AISIS304 SS, если требуется
• Механическое уплотнение: углерод / керамика
• Биполярный индукционный двигатель (n = 2850 rpm)
• Класс изоляции B
• Защита IP44
• Непрерывное обслуживание Sl
• Однофазный тепловой протектор
• Однофазный 220 В / 50 Гц, 60 Гц (при необходимости)
• Трехфазный 380 В / 50 Гц, 60 Гц (при необходимости)
Модель | Входная мощность | Q(m³/h) | 0 | 3.6 | 7.2 | 10.8 | 14.4 | 18 | 21.6 | 23.4 | 25.2 | 27 | ||||
KW | HP | Q(L/min) | 0 | 60 | 120 | 180 | 240 | 300 | 360 | 390 | 420 | 450 | ||||
SCM60 | 1.1 | 1.5 | H(m) | 25 | 25 | 23 | 21 | 19 | 16 | 13 | 11 | |||||
SCM70 | 1.5 | 2.0 | 30 | 29 | 28 | 25 | 23 | 20 | 16 | 13 | ||||||
SCM80 | 2.2 | 3.0 | 34 | 33 | 32 | 30 | 27 | 24 | 22 | 19 | 16 | 12 |
График производительности n = 2850 RPM
Модель | Вход / выход | N.W | L×W×H | ||
(Inch) | (Kg) | (mm) | |||
SCM60 | 2"×2" | 21.2 | 403×245×310 | ||
SCM70 | 2"×2" | 23.6 | 403×245×310 | ||
SCM80 | 2"×2 | 29.8 | 500×250×295 |
Цифры | Примечания | Цифры | Примечания | Цифры | Примечания | ||||||
1 | Заглушка разряда | 11 | Защелка | 21 | Давление кабеля | ||||||
2 | "O" Кольцо | 12 | Корпус с обмотанным статором | 22 | Файрлиад | ||||||
3 | Загрузочный штепсель | 13 | Станция | 23 | Конденсатор | ||||||
4 | Орехи | 14 | Шляпа пилота | 24 | зажимная панель | ||||||
5 | Шайба пружинная | 15 | Горизонтальная тяга | 25 | Защита от падения | ||||||
6 | Колесо | 16 | Фан | 26 | Отношения | ||||||
7 | Зажимное кольцо | 17 | Крышка вентилятора | 27 | Ключ. | ||||||
8 | Механическое уплотнение | 18 | Защелка | 28 | Ротор | ||||||
9 | "O" Кольцо | 19 | Крышка зажима | 29 | Отношения | ||||||
10 | Кронштейн насоса | 20 | Винт | 30 | Открытое кольцо |
