Условия эксплуатации
• Температура жидкости до 60°C
• Температура окружающей среды до 40°C
• Общий подъем при вдыхании до 9 м
• Непрерывная работа

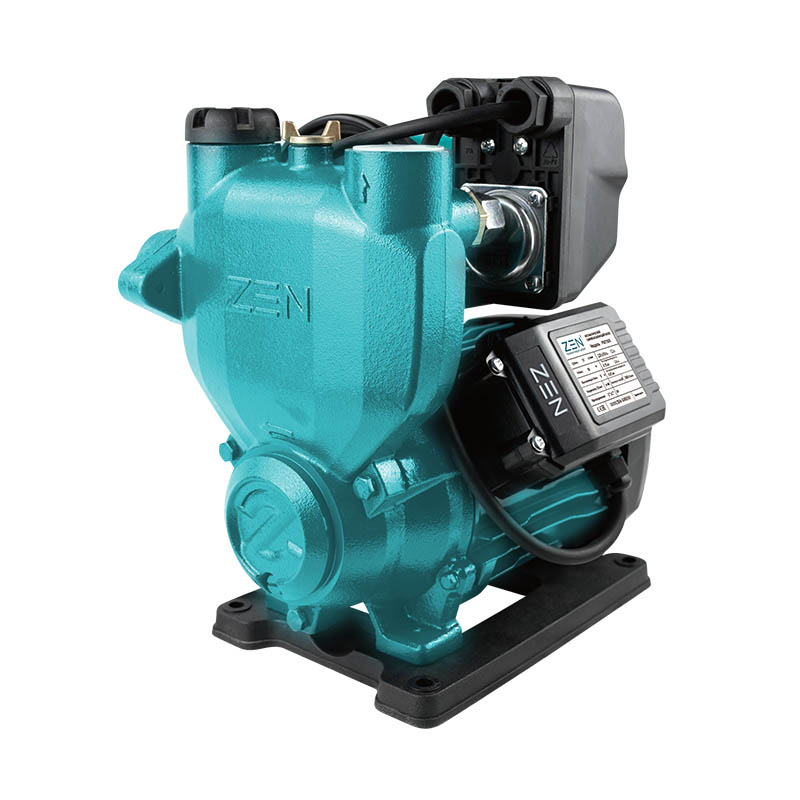

PW Самовсасывающий Насос поставляется в комплекте с обратным клапаном. Насос следует устанавливать в закрытом помещении или, по крайней мере, защищенном от ненастной погоды.
Применяется для чистой воды без измельченных частиц и для жидкостей, которые не являются химически агрессивными к материалам, используемым для изготовления насосов.
Из - за их компактности, надежности и простоты использования, они подходят для бытовых применений, таких как распределение воды в сочетании с устройствами малого давления, для орошения в саду и на участке распределения, для откачки воды из резервуара, а также для всех других случаев, когда воздух или вода могут находиться в воде, подлежащей перекачке. Насос оснащен пластинчатым обратным клапаном.
Насосы должны быть установлены в закрытой среде или, по крайней мере, во избежание плохой погоды.
• Корпус насоса: чугун
• Кронштейн насоса: чугун
• Корпус двигателя: алюминиевый
• Крыльчатка: латунь
• Ось двигателя: углеродистая сталь, AlSI304 SS, если требуется
• Механическое уплотнение: керамика / графит
• Биполярный индукционный двигатель (n = 2850 rpm)
• Класс изоляции B
• Защита IP44
• Непрерывное обслуживание Sl
• Теплозащита
• Однофазный 220 В / 50 Гц, 60 Гц (при необходимости)
| Модель | Входная мощность |
Максимальный расход (L/min) |
Максимальный напор (M) |
Максимальная дальность (M) |
Количество (Настройка) |
|||||
| KW | HP | |||||||||
| PW125 | 0.125 | 0.17 | 2.0 | 24 | 8 | 1600 | ||||
| PW250 | 0.25 | 0.34 | 2.2 | 30 | 8 | 1600 | ||||
| PW370 | 0.37 | 0.5 | 2.4 | 36 | 8 | 1600 | ||||
| PW550 | 0.55 | 0.75 | 3.0 | 42 | 8 | 1320 | ||||
| PW750 | 0.75 | 1 | 3.4 | 50 | 8 | 1320 | ||||
График производительности n = 2850 RPM
| Модель | Вход / выход | N.W | L×W×H |
| (Дюйм) | (Kg) | (mm) | |
| PW125 | 1"×1" | 7.9 | 295×230×300 |
| PW250 | 1"×1" | 8.2 | 295×230×300 |
| PW370 | 1"×1" | 8.6 | 295×230×300 |
| PW550 | 1"×1" | 11.6 | 310×245×350 |
| PW750 | 1"×1" | 12.8 | 310×245×350 |
| Цифры | Примечания | Цифры | Примечания | Цифры | Примечания | Цифры | Примечания | ||||||
| 1 | Защелка | 14 | Пол | 27 | Крышка вентилятора | 40 | "O" Кольцо | ||||||
| 2 | Защелка | 15 | Защелка | 28 | Фан | 41 | Защитный экран | ||||||
| 3 | Шайба пружинная | 16 | Шайба | 29 | Шляпа пилота | 42 | Загрузочный штепсель | ||||||
| 4 | Корпус насоса | 17 | Орехи | 30 | Кабельный пресс | 43 | "O" Кольцо | ||||||
| 5 | таблетка корпуса насоса | 18 | Корпус с обмотанным статором | 31 | Защелка | 44 | Таблетки, планшеты | ||||||
| 6 | Колесо | 19 | Файрлиад | 32 | Конденсатор | 45 | обратный клапан | ||||||
| 7 | опорная пластина насоса | 20 | Электрический кабель | 33 | Тернинская обложка | 46 | Экран | ||||||
| 8 | Зажимное кольцо | 21 | Key | 34 | Подключительная коробка | 47 | Надводное покрытие | ||||||
| 9 | Механическое уплотнение | 22 | Защита от падения | 35 | Защелка | 48 | "O" Кольцо | ||||||
| 10 | "O" Кольцо | 23 | Отношения | 36 | Кольцо | 49 | Защелка | ||||||
| 11 | Защелка | 24 | Защелка | 37 | Переключатель давления | ||||||||
| 12 | Кронштейн насоса | 25 | Статор | 38 | Емкость давления | ||||||||
| 13 | Ротор | 26 | Открытое кольцо | 39 | Защелка | ||||||||
