Область действия
Номинальный расход: 100 м³ / чM
Оценка стоимости. Уровень воды: 33m

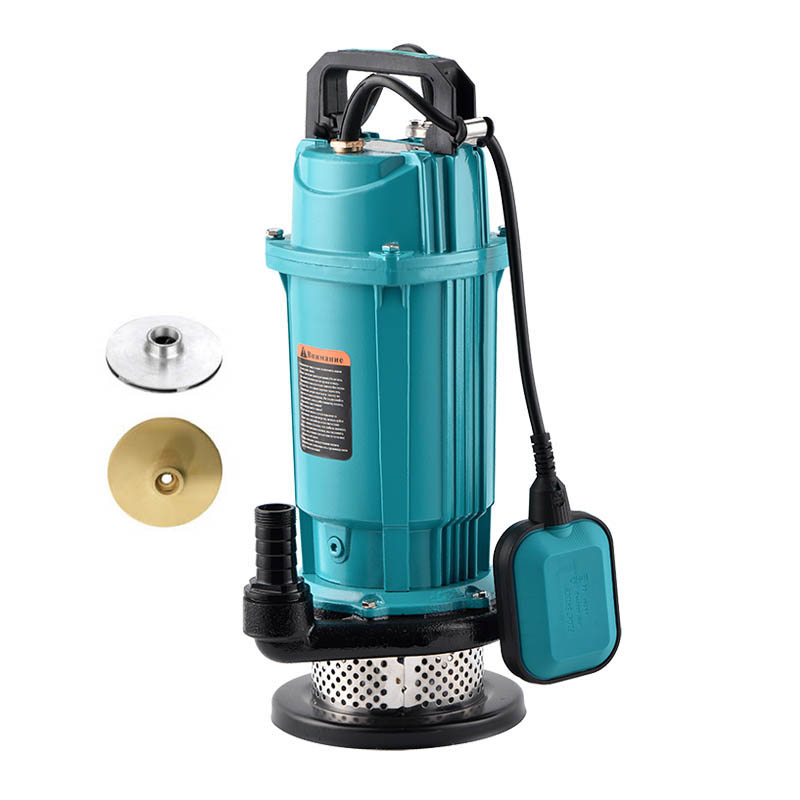

Как переносные электрические дренажные и ирригационные устройства, QDX-L Погружной Насос с более низким расходом воды широко подходят для водоразборных боксов, сельскохозяйственных угодий, промышленных и горнодобывающих предприятий, строительных площадок, судов и семей и характеризуются меньшим объемом, легким весом и удобством эксплуатации и т. д. Если насос оснащен выключателем нагрузки, можно добиться автоматического управления. В этом насосе установлен однофазный конденсаторный асинхронный или трехфазный асинхронный двигатель, который установлен со встроенным тепловым предохранителем и может автоматически отключаться в случае перегрева или перегрузки по току, тем самым обеспечивая безопасную и надежную работу в самых тяжелых условиях.
● Максимальная температура жидкости + 40°C
● Значение pH 6,5 - 8,5
● Максимальное содержание песка составляет 0,1%.
● Взвешенное твердое тело проходит 0,2 мм
● Частота питания 50 Гц.
● Однофазное номинальное напряжение составляет 180 - 230 ВАК, трехфазное номинальное напряжение - 360 - 380 ВАК, диапазон - 10% - 10%.
● Глубина погружения от 0,5 до 5 м
Насосы серии Q (D) X - L малы по размеру и весу и особенно подходят для откачки воды из сельских колодцев, орошения сельскохозяйственных угодий, полива садов, распыления воды и семейной жизни, а также для других применений, таких как промышленность, строительство, аквакультура, рыбные пруды и т.д.
Конструкция двигателя новая, срок службы более продолжительный.
Портативные прочные конструкции из алюминиевых сплавов.
Высокопроизводительные инженерные пластмассы или алюминиевые колеса.
Крышка из нержавеющей стали
однофазный ленточный плавучий переключатель
Другие напряжения или частоты 60 Гц
| Власть(kW) |
0.25 (220V/50Hz) |
0.37 (220V/50Hz) |
0.55 (220V/50Hz) |
0.75 (220V/50Hz) |
1.1 (220V/50Hz) |
0.75 (380V/50Hz) |
1.1 (380V/50Hz) |
1.5 (380V/50Hz) |
|
| 1 | Конденсатор | 10 uF/450V AC | 12 uF/450V AC | 18 uF/450V AC | 25 uF/450V AC | 30 uF/450V AC | / | / | / |
| 2 | Подшипник верхний | 6201-2RZ | 6201-2RZ | 6202-2RZ | 6202-2RZ | 6202-2RZ | 6202-2RZ | 6202-2RZ | 6202-2RZ |
| 3 | Корпус двигателя | Алюминий YL102 | |||||||
| 4 | Двигатель | Сухой подводный двигатель | |||||||
| 5 | ось двигателя | Сталь 45# | |||||||
| 6 | Нижний подшипник | 6201-2RZ | 6202-2RZ | 6302-2RZ | 6302-2RZ | 6204-2RZ | 6302-2RZ | 6204-2RZ | 6204-2RZ |
| 7 | Механическое уплотнение |
208-12/30 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC) 208-14/35(2) B:A/B:S(PTC) |
208-14/35 B:A/B:A(PTC) 208-14/35(2) B:A/B:S(PTC) |
208-18/38 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC |
208-18/38 B:A/B:A(PTC) |
208-18/38 B:A/B:A(PTC) |
| A:Графит, B:Керамика, P:NBR | |||||||||
| 8 | Корпус насоса | Алюминий ZL102/HT200 | |||||||
| 9 | Колесо | Алюминий ZL102 or PPO-G30 | |||||||
| 10 | Fitter Screen | оцинкованная сталь Q235A/430 | |||||||
| 11 | Экспорт | Чугун HT200 | |||||||
| Числа | Модель | Власть | Оценка стоимости. Голова | Оценка стоимости.Q | Размер выхода | Скорость | Монтаж проводов | Спецификация кабеля | |
| kW | HP | M | m3/h | MM | r/min | m | Электрический кабель | ||
| 1 | QDX1.5-12-025F | 0.25 | 0.34 | 12 | 1.5 | 25 | 2900 | 8 | 3*0.5*8 |
| 2 | QDX1.5-17-0.37F | 0.37 | 0.5 | 17 | 1.5 | 25 | 2900 | 8 | 3*0.5*8 |
| 3 | QDX1.5-25-0.55F | 0.55 | 0.75 | 25 | 1.5 | 25 | 2900 | 8 | 3*0.75*8 |
| 4 | QDX3-20-0.55 | 0.55 | 0.75 | 20 | 3 | 32 | 2900 | 8 | 3*0.75*8 |
| 5 | QDX10-12-0.55F | 0.55 | 0.75 | 12 | 10 | 40 | 2900 | 8 | 3*0.75*8 |
| 6 | QDX15-7-0.55F | 0.55 | 1 | 7 | 15 | 50 | 2900 | 8 | 3*0.75*8 |
| 7 | QDX1.5-32-0.75F | 0.75 | 1 | 32 | 1.5 | 25 | 2900 | 8 | 3*1*8 |
| 8 | QDX3-24-0.75F | 0.75 | 1 | 24 | 3 | 32 | 2900 | 8 | 3*1*8 |
| 9 | QDX8-18-0.75F | 0.75 | 1 | 18 | 8 | 40 | 2900 | 8 | 3*1*8 |
| 10 | QDX10-16-0.75F | 0.75 | 1 | 16 | 10 | 50 | 2900 | 8 | 3*1*8 |
| 11 | QDX15-10-0.75F | 0.75 | 1 | 10 | 15 | 65 | 2900 | 8 | 3*1*8 |
| 12 | QDX30-6-0.75F | 0.75 | 1 | 5 | 30 | 80 | 2900 | 8 | 3*1*8 |
| 13 | QDX3-30-1.1F | 1.1 | 1.5 | 30 | 3 | 25 | 2900 | 8 | 3*1.5*8 |
| 14 | QDX7-26-1.1F | 1.1 | 1.5 | 50 | 2900 | 8 | 3*1.5*8 | ||
| 15 | QDX15-15-1.1F | 1.1 | 1.5 | 15 | 15 | 50 | 2900 | 8 | 3*1.5*8 |
| 16 | QDX18-14-1.1F | 1.1 | 1.5 | 14 | 18 | 65 | 2900 | 8 | 3*1.5*8 |
| 17 | QDX40-7-1.1F | 1.1 | 1.5 | 7 | 40 | 80 | 2900 | 8 | 3*1.5*8 |
| 18 | QDX7-33-1.5F | 1.5 | 2 | 33 | 7 | 50 | 2900 | 8 | 3*1.5*8 |
| 19 | QDX6-26-1.5F | 1.5 | 2 | 28 | 18 | 50 | 2900 | 8 | 3*1.5*8 |
| 20 | QDX15-18-1.5F | 1.5 | 2 | 18 | 15 | 50 | 2900 | 8 | 3*1.5*8 |
| 21 | QDX18-16-1.5F | 1.5 | 2 | 16 | 18 | 65 | 2900 | 8 | 3*1.5*8 |
| 22 | QDX40-9-1.5F | 1.5 | 2 | 9 | 40 | 80 | 2900 | 8 | 3*1.5*8 |
| 23 | QDX50-7-1.5F | 1.5 | 2 | 7 | 50 | 100 | 2900 | 8 | 3*1.5*8 |
| 24 | QDX20-26-2.2F | 2.2 | 3 | 26 | 20 | 65 | 2900 | 8 | 3*2*8 |
| 25 | QDX40-15-2.2F | 2.2 | 3 | 15 | 40 | 80 | 2900 | 8 | 3*2*8 |
| 26 | QDX65-8-2.2F | 2.2 | 3 | 8 | 65 | 100 | 2900 | 8 | 3*2*8 |
| 27 | QDX100-6-2.2F | 2.2 | 3 | 6 | 100 | 150 | 2900 | 10 | 3*2.5*8 |
