Область действия
Максимальный расход: 31м³ / ч
Максимальный напор: 120m

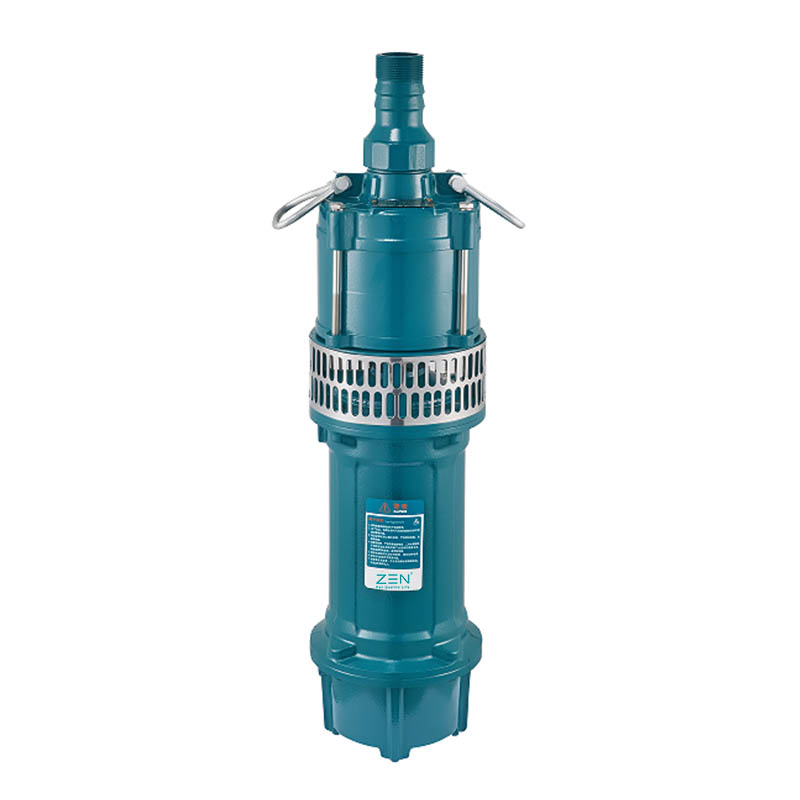

QD Погружной Насос, изготовленные из толстостенного чугуна, обеспечивающего исключительную прочность, стойкость к истиранию и долговечность, подходят для слива чистой или слегка загрязненной воды.
Они отличаются своей прочностью и надежностью в автоматических условиях эксплуатации в стационарных установках. Как переносные электрические дренажные и ирригационные устройства, QD Погружной Насос с более низким расходом воды широко подходят для водоразборных боксов, сельскохозяйственных угодий, промышленных и горнодобывающих предприятий, строительных площадок, судов и семей и характеризуются меньшим объемом, легким весом и удобством эксплуатации и т. д.
Максимальная температура жидкости + 40°C
Значение pH 6,5 - 8,5
Максимальное содержание песка составляет 0,1%. Взвешенное твердое тело проходит 0,2 мм
Частота питания 50 Гц. Однофазное номинальное напряжение составляет 220 ВАК, трехфазное номинальное напряжение - 380 ВАК, диапазон от 10% до 10%.
Глубина погружения от 0,5 до 5 м
Насосы высокого давления серии Q (D) имеют многоступенчатую структуру и широко используются в таких областях, как сельскохозяйственное орошение, орошение, орошение в саду, водоснабжение колодцев, водоснабжение водохранилищ, аквакультура и т.д.
Многоступенчатый центробежный насос высокого напора
Конструкция компактная, занимает небольшую площадь, мобильное использование удобно
Угловой контактный шарикоподшипник, увеличение срока службы
Другие напряжения или частоты 60 Гц
| Власть(kW) | 0.75 | 1.1 | 1.5 | 1.8 | 2.2 | 3 | 5.5 | 7.5 | |
| 1 |
Конденсатор (мкФ) (Только для однофазной версии) |
25 uF 450V AC |
25 uF 450V AC |
35 uF 450V AC |
50 uF 450V AC |
60 uF 450V AC |
一 | 一 | 一 |
| 2 | Нижний подшипник | 6203-2RZ | 7203B-2RS | 7203B-2RS | 7204B-2RS | 7204B-2RS | 7204B-2RS | 7307AC | 7307AC |
| 3 | Корпус двигателя | HT200 | |||||||
| 4 | Мотор | Сухой двигатель | |||||||
| 5 | Верхний подшипник | 6203-2RZ | 6203-2RZ | 6203-2RZ | 6204-2RZ | 6204-2RZ | 6204-2RZ | 6307-2RZ | 6307-2RZ |
| 6 | Механическое уплотнение |
208-16/38 B:A/S:A (PTC) |
208-16/38 B:A/S:A (PTC) |
208-16/38 B:A/S:A (PTC) |
208-20/40 B:A/S:A (PTC) |
208-20/40 B:A/S:A (PTC) |
208-20/40 B:A/S:A (PTC) |
208-30/51 W:S/W:S (F) |
208-30/51 W:S/W:S (F) |
| B - Керамический A - Графит S - Карбид кремния | |||||||||
| 7 | Рабочее колесо | ZL102/HT200 | |||||||
| 8 | Корпус насоса | HT200 | |||||||
| 9 | Вал двигателя | Сталь 45#+AISI304(С типом P)/Сталь 45# | |||||||
| 10 | Выход | HT200 | |||||||
| 11 |
Экран монтажника |
AISI430, AISI304(С типом P) | Q235A | ||||||
|
Модель |
Dim.(mm) |
N.W. (kg) |
|||
|
Однофазный |
Трехфазный |
Φ | B | DN | |
| QD3-30/2-0.75 | 一 | 192 | 488 | 25 | 22 |
| QD3-45/3-1.1J | 一 | 192 | 520 | 25 | 25 |
| QD6-32/2-1.1J | 一 | 200 | 475 | 38 | 25 |
| QD6-32/2-1.1P | 一 | 200 | 475 | 38 | 22 |
| QD3-55/4-1.5J | 一 | 192 | 595 | 25 | 30 |
| QD6-35/2-1.5J | 一 | 200 | 520 | 38 | 28 |
| QD10-26/2-1.5J | 一 | 200 | 510 | 51 | 28 |
| QD10-30/3-1.5J | 一 | 200 | 555 | 51 | 30 |
| QD10-30/3-1.5P | 一 | 200 | 555 | 51 | 27 |
| QD15-20/2-1.5J | 一 | 200 | 515 | 64 | 29 |
| QD3-82/5-1.8J | 一 | 195 | 667 | 25 | 37 |
| QD12-36/3-1.8J | 一 | 200 | 590 | 51 | 34 |
| QD3-96/6-2.2J | 一 | 195 | 735 | 25 | 41 |
| QD10-40/3-2.2J | 一 | 200 | 630 | 51 | 36 |
| 一 | Q3-30/2-0.75 | 192 | 470 | 25 | 20 |
| 一 | Q3-30/2-0.75P | 192 | 485 | 25 | 22 |
| 一 | Q3-45/3-1.1J | 192 | 512 | 25 | 24 |
| 一 | Q6-32/2-1.1J | 200 | 470 | 38 | 25.5 |
| 一 | Q6-32/2-1.1P | 200 | 470 | 38 | 21 |
| 一 | Q3-55/4-1.5J | 192 | 545 | 25 | 27 |
| 一 | Q6-35/2-1.5J | 200 | 470 | 38 | 26 |
| 一 | Q10-26/2-1.5J | 200 | 470 | 51 | 26 |
| 一 | Q10-30/3-1.5J | 199 | 505 | 51 | 28 |
| 一 | Q10-30/3-1.5P | 199 | 505 | 51 | 24 |
| 一 | Q15-20/2-1.5J | 200 | 465 | 64 | 25 |
| 一 | Q3-82/5-1.8J | 195 | 630 | 25 | 33 |
| 一 | Q12-36/3-18.J | 200 | 550 | 51 | 32 |
| 一 | Q12-36/3-1.8P | 200 | 550 | 51 | 28 |
| 一 | Q3-96/6-2.2J | 195 | 660 | 25 | 36 |
| Q10-40/3-2.2J | 200 | 550 | 51 | 32 | |
| 一 | Q3-112/7-3J | 195 | 731 | 25 | 42 |
| 一 | Q12.5-80/4-5.5L1 | 230 | 750 | 51 | 82 |
| 一 | Q14-100/5-7.5L1 | 230 | 825 | 51 | 95 |
|
Модель |
Власть |
Номинальны Ток (A) |
МАКС. ПОТОК (m³/h) |
МАКС.НАПОР (m) |
Диапазон головы (m) |
Кабельная линия (m) |
Dim.mm (L×W×H) |
G.W. (kg) |
20'Загрузка Кол-во (шт.) |
||
|
Однофазный |
Трехфазный | KW | HP | ||||||||
| QD3-30/2-0.75 | 0.75 | 1 | 5.2 | 5 | 33 | 0~33 | 3*0.75-15 | 495x220x235 | 24 | 1170 | |
| QD3-45/3-1.1J | 1.1 | 1.5 | 7.3 | 5 | 53 | 0~47 | 3*1-15 | 535x220x235 | 27 | 900 | |
| QD6-32/2-1.1J | 14 | 37 | 20~35 | 3*1-15 | 535x220x235 | 27 | 900 | ||||
| QD6-32/2-1.1P | 14 | 37 | 20~35 | 3*1-15 | 535x220x235 | 24 | 900 | ||||
| QD3-55/4-1.5J | 1.5 | 2 | 9.5 | 5 | 64 | 0~62 | 3*1-18 | 610x220x235 | 32 | 810 | |
| QD6-35/2-1.5J | 15 | 40 | 20~37 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-26/2-1.5J | 20 | 29 | 0~29 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-30/3-1.5J | 20 | 38 | 20~36 | 3*1-18 | 610x220x235 | 33 | 810 | ||||
| QD10-30/3-1.5P | 20 | 38 | 20~36 | 3*1-18 | 610x220x235 | 29 | 810 | ||||
| QD15-20/2-1.5J | 23 | 28 | 0~29 | 3*1-18 | 570x220x215 | 30 | 1000 | ||||
| QD3-82/5-1.8J | 一 | 1.8 | 2.5 | 11.3 | 8 | 85 | 50~85 | 3*2-15 | 705x220x273 | 41 | 640 |
| QD12-36/3-1.8J | 21 | 43 | 10~40 | 3*2-15 | 670x205x275 | 38 | 640 | ||||
| QD3-96/6-2.2J | 2.2 | 3 | 13.8 | 8 | 104 | 55~104 | 3*2-15 | 770x220x273 | 45 | 560 | |
| QD10-40/3-2.2J | 22 | 44 | 0~43 | 3*2-15 | 705x220x273 | 40 | 640 | ||||
| 一 | QD3-30/2-0.75 | 0.75 | 1 | 2 | 5 | 33 | 0~33 | 4*0.75-15 | 495x220x235 | 22 | 990 |
| 一 | QD3-30/2-0.75P | 5 | 33 | 0~33 | 4*0.75-15 | 495x220x235 | 23 | 990 | |||
| 一 | QD3-45/3-1.1J | 1.1 | 1.5 | 2.7 | 5 | 53 | 0~47 | 4*0.75-15 | 535x220x235 | 25 | 900 |
| 一 | QD6-32/2-1.1J | 14 | 37 | 20~35 | 4*0.75-15 | 535x220x235 | 24 | 900 | |||
| 一 | QD6-32/2-1.1P | 14 | 37 | 20~35 | 4*0.75-15 | 535x220x235 | 23 | 900 | |||
| 一 | QD3-55/4-1.5J | 1.5 | 2 | 3.6 | 5 | 64 | 0~62 | 4*1-18 | 610x220x235 | 29 | 810 |
| 一 | QD6-35/2-1.5J | 15 | 40 | 20~37 | 4*1-18 | 580x220x235 | 27 | 900 | |||
| 一 | QD10-26/2-1.5J | 20 | 29 | 0~30 | 4*1-18 | 535x220x235 | 28 | 900 | |||
| 一 | QD10-30/3-1.5J | 20 | 38 | 20~36 | 4*1-18 | 610x220x235 | 30 | 810 | |||
| 一 | QD10-30/3-1.5P | 20 | 38 | 20~36 | 4*1-18 | 610x220x235 | 26 | 810 | |||
| 一 | QD15-20/2-1.5J | 23 | 28 | 0~28 | 4*1-18 | 525x220x215 | 26 | 1000 | |||
| 一 | QD3-82/5-1.8J | 1.8 | 2.5 | 4.3 | 8 | 85 | 50~88 | 4*1-15 | 705x220x273 | 37 | 640 |
| 一 | QD12-36/3-1.8 | 21 | 43 | 10~40 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD12-36/3-1.8P | 21 | 43 | 10~40 | 4*1-15 | 640x205x278 | 32 | 720 | |||
| 一 | QD3-96/6-2.2J | 2.2 | 3 | 5.1 | 8 | 104 | 55~104 | 4*1-15 | 705x220x273 | 40 | 640 |
| 一 | QD10-40/3-2.2J | 22 | 44 | 0~43 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD3-112/7-3J | 3 | 4 | 6.7 | 9 | 122 | 60~120 | 3*1.5+1*1-15 | 770x220x273 | 46 | 560 |
| 一 | QD12.5-80/4-5.5L1 | 5.5 | 7.5 | 12.6 | 31 | 89 | 52~85 | 3*1.5+1*1☆ | 1050x295x335 | 91 | 245 |
| 一 | QD14-100/5-7.5L1 | 7.5 | 10 | 16.8 | 31 | 109 | 66~108 | 3*2.5+1*1.5-30 | 1190x295x320 | 105 | 196 |
Центробежные насосы не рекомендуется использовать ниже диапазона подъема.
