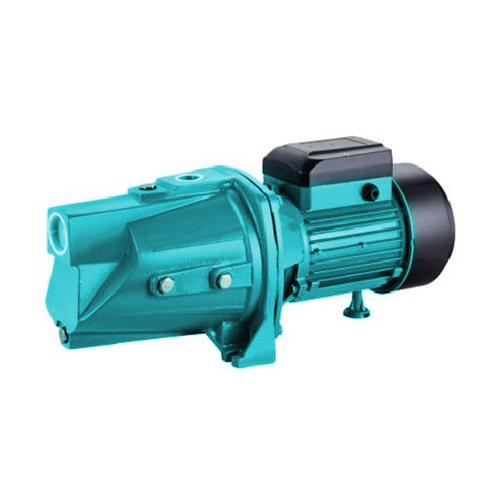

Мы гордимся своей приверженностью качеству и удовлетворенности клиентов, и на JSW Насосная Станция марки ZEN предоставляются комплексные гарантии и исключительная поддержка клиентов.
Материалы
·Корпус насоса: чугун
·Кронштейн насоса: чугун
·Корпус двигателя: алюминиевый
·Крыльчатка: латунь
·Диффузор: Noryl
·Ось двигателя: углеродистая сталь, AlSI304 SS, если требуется
·Механическое уплотнение: SIC / графит
● Биполярный индукционный двигатель (n = 2850 rpm)
● Класс изоляции B
● Защитный IP44
● Непрерывное обслуживание Sl
● Однофазный тепловой предохранитель
● Однофазный 220V/50Hz,60Hz (при необходимости)
● Трехфазный 380V/50Hz,60Hz (при необходимости)
| МОДЕЛЬ | ВХОДНАЯ МОЩНОСТЬ |
MAX.FLOW (L/min) |
MAX.HEAD (M) |
MAX.SUCT (M) |
КОЛИЧЕСТВО (Set) |
|
| kW | HP | |||||
| JSWM1C-E | 0.37 | 0.5 | 60 | 35 | 9 | 1870 |
| JSWM1B-E | 0.5 | 0.7 | 60 | 41 | 9 | 1870 |
| JSWM10M | 0.75 | 1.0 | 60 | 45 | 9 | 1490 |
| JSWM15M | 1.1 | 1.5 | 90 | 55 | 9 | 1490 |
| JSWM10H | 0.75 | 1.0 | 60 | 56 | 9 | 1490 |
| JSWM15H | 1.1 | 1.5 | 60 | 72 | 9 | 1490 |
| JSWM3CH | 1.1 | 1.5 | 80 | 64 | 9 | 800 |
| JSWM3BH | 1.5 | 2 | 100 | 76 | 9 | 800 |
| JSWM3CM | 1.1 | 1.5 | 140 | 52 | 9 | 800 |
| JSWM3BM | 1.5 | 2 | 140 | 60 | 9 | 800 |
| JSWM3CL | 1.1 | 1.5 | 180 | 42 | 9 | 800 |
| JSWM3BL | 1.5 | 2 | 180 | 51 | 9 | 800 |
| JSWM15M+24L | 1.1 | 1.5 | 90 | 55 | 9 | 300 |
График производительности n = 2850 RPM
| Модель | Вход / выход | N.W | LxWxH | |
| (Дюйм) | (Kg) | (mm) | ||
| JSWM1C-E | 1"×1" | 9.5 | 395×186×214 | |
| JSWM1B-E | 1"×1" | 10.5 | 395×186×214 | |
| JSWM10M | 1"×1" | 15 | 438×196×235 | |
| JSWM15M | 1"×1" | 15.5 | 438×196×235 | |
| JSWM10H | 1"×1" | 15 | 438×196×235 | |
| JSWM15H | 1"×1" | 15.5 | 438×196×235 | |
| JSWM3CH | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BH | 1¼"×1" | 25 | 573×238×270 | |
| JSWM3CM | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BM | 1¼"×1" | 25 | 573×238×270 | |
| JSWM3CL | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BL | 1¼"×1" | 25 | 573×238×270 | |
| JSWM15M+24L | 1"×1" | 24.5 | 535×305×598 | |
| Цифры | Примечания | Цифры | Примечания | Цифры | Примечания |
| 1 | Заглушка разряда | 13 | Колесо | 25 | зажимная панель |
| 2 | "O" Кольцо | 14 | "O" Кольцо | 26 | Винт |
| 3 | Загрузочный штепсель | 15 | Механическое море | 27 | Кабельный пресс |
| 4 | приборная пробка | 16 | Кронштейн насоса | 28 | Файрлиад |
| 5 | Переключатель | 17 | Защелка | 29 | зажимная панель |
| 6 | Корпус насоса | 18 | Корпус с обмотанным статором | 30 | Конденсатор |
| 7 | "O" Кольцо | 19 | Станция | 31 | Защита от падения |
| 8 | трубка Вентури | 20 | Шляпа пилота | 32 | Отношения |
| 9 | "O" Кольцо | 21 | Защелка | 33 | Ключ |
| 10 | Диффузор | 22 | Фан | 34 | Ротор |
| 11 | Орехи | 23 | Крышка вентилятора | 35 | Отношения |
| 12 | Шайба пружинная | 24 | Защелка | 36 | Открытое кольцо |
