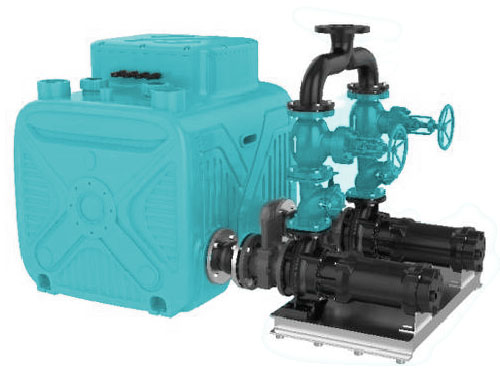

WL 40L-500L Канализационный Насос Подъемная Станция имеет три водозаборных отверстия DN100, четыре водозаборных или ремонтных отверстия DN50 и один выход DN50.
40L - Подъемники сточных вод
WL - 40L имеет три водозаборных отверстия DN100, четыре водозаборных или ремонтных отверстия DN50 и один выход DN50. Верхняя часть оснащена выхлопным отверстием DN50. Мониторинг уровня воды осуществляется с помощью датчика с двойным плавающим шаром, с факультативным датчиком распределения давления. Контроллер имеет ручной автоматический двойной режим, кроме того, вы можете выбрать стенную подвесную коробку управления со светодиодным экраном для реализации защиты двигателя, сигнализации о неисправностях и других функций.
| Модель | Длинный(mm) | Ширина(mm) | Высокий(mm) |
| WL-40L | 520 | 300 | 392 |
| Выпуск выхлопной трубы/Exhaust Pipe Discharge | 50 mm |
| Вход Выпуск/Inlet Discharge | 50/100 mm |
| Выходной разряд/Outlet Discharge | 50 mm |
| Емкость бака/Tank Capacity | 40 L |
| Мощность насоса P1/Pump Power P1 | 1.2 kW |
| Мощность насоса P2/Pump Power P2 | 0.75 kW |
| Скорость потока/Flow Rate | 10 m³/h |
| Голова/Head | 10 m |
| Входное напряжение/Input Voltage | 220 V |
| Длина кабеля/Cable Length | 10 m |
Примечание: —— мощность насоса P2 = 0,75 кВт
| 1 - Задвижка | 2 - Шаровой кран магистрального трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 - Шланг амортизатора | 5 - Ручной аварийный насос | 6 - Ремонтный насос |
| 7 - Обратный клапан | 8 - Канализационная подъемная установка | 9 - Шланг амортизатора |
| 10 - Обратный клапан | 11 - Контроллер |
|
Note: Some accessories are optional and may need to be purchased by oneself.
70L - Подъемники сточных вод
WL - 70L имеет три водозаборных отверстия DN100, два водозаборных или ремонтных отверстия DN50 и один выход DN80. Верхняя часть оснащена выхлопным отверстием DN50. Мониторинг уровня воды осуществляется с помощью датчика с двойным плавающим шаром, с факультативным датчиком распределения давления. Настройка стенного подвесного диспетчерского ящика с китайским светодиодным экраном может реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях.
| Модель | Длинный(mm) | Ширина(mm) | Высокий(mm) |
| WL-70L | 566 | 525 | 452 |
| Выпуск выхлопной трубы/Exhaust Pipe Discharge | 50 mn |
| Вход Выпуск/Inlet Discharge | 50/100 mm |
| Выходной разряд/Outlet Discharg | 80 mm |
| Емкость бака/Tank Capacity | 70 L |
| Мощность насоса P1/Pump Power P1 | 1.7/2.3 kW |
| Мощность насоса P2/Pump Power P2 | 1.5/2.2 kW |
| Скорость потока/Flow Rate | 15/25 m³/h |
| Голова/Head | 11/10 m |
| Входное напряжение/Input Voltage | 220 V |
| Длина кабеля/Cable Length | 10 m |
Примечание:
—— Мощность насоса P2 = 1.5kw
—— Мощность насоса P2 = 2.2kw
| 1 - Задвижка | 2 - Шаровой кран магистрального трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 - Шланг амортизатора | 5 - Ручной аварийный насос | 6 - Ремонтный насос |
| 7 - Обратный клапан | 8 - Канализационная подъемная установка | 9 - Шланг амортизатора |
| 10 - Обратный клапан | 11 - Контроллер |
|
Note: Some accessories are optional and may need to be purchased by oneself.
180L - Подъемники сточных вод
WL - 180L имеет четыре водозаборных отверстия DN100, один водозаборный или ремонтный люк DN75 и один выход DN80. Верхняя часть оснащена выхлопным отверстием DN50. Контроль уровня воды осуществляется с помощью датчика с двойным плавающим шаром, который может быть выбран с датчиком давления. Настройка стенного подвесного диспетчерского ящика с китайским светодиодным экраном может реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях.
| Модель | Длинный(mm) | Ширина(mm) | Высокий(mm) |
| WL-180L | 824 | 806 | 542 |
| Выпуск выхлопной трубы/Exhaust Pipe Discharge | 50 mm |
| Вход Выпуск/Inlet Discharge | 50/100 mm |
| Выходной разряд/Outlet Discharge | 80 mm |
| Емкость бака/Tank Capacity | 180 L |
| Мощность насоса P1/Pump Power P1 | 1.7/2.3 kW |
| Мощность насоса P2/Pump Power P2 | 1.5/2.2 kW |
| Скорость потока/Flow Rate | 12/10 m³/h |
| Голова/Head | 15/20 m |
| Входное напряжение/Input Voltage | 220 V |
| Длина кабеля/Cable Length | 10 m |
Примечание:
—— Мощность насоса P2 = 1.5kw
—— Мощность насоса P2 = 2.2kw
| 1 - Задвижка | 2 - Шаровой кран магистрального трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 - Шланг амортизатора | 5 - Ручной аварийный насос | 6 - Ремонтный насос |
| 7 - Обратный клапан | 8 - Канализационная подъемная установка | 9 - Шланг амортизатора |
| 10 - Обратный клапан | 11 - Контроллер |
|
Примечание: Некоторые аксессуары являются факультативными и могут потребовать покупки самостоятельно.
300L - Подъемник сточных вод
WL - 300L имеет три водозабора DN100, два водозаборных или ремонтных отверстия DN50 и один выход DN80. Верхняя часть оснащена выхлопным отверстием DN50. Контроль уровня воды осуществляется с помощью датчика с двойным плавающим шаром, который может быть выбран с датчиком давления. Настройка стенного подвесного диспетчерского ящика с китайским светодиодным экраном может реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях.
| Модель | Длинный(mm) | Ширина(mm) | Высокий(mm) |
| WL-300L | 1005 | 940 | 722 |
| Выпуск выхлопной трубы/Exhaust Pipe Discharge | 50 mm |
| Вход Выпуск/Inlet Discharge | 50/100 mm |
| Выходной разряд/Outlet Discharge | 80 mm |
| Емкость бака/Tank Capacity | 300 L |
| Мощность насоса P1/Pump Power P1 | 2.2/3.7 kW |
| Мощность насоса P2/Pump Power P2 | 2.2/3.7 kw |
| Скорость потока/Flow Rate | 10/15 m³/h |
| Голова/Head | 20 m |
| Входное напряжение/Input Voltage | 220V |
| Длина кабеля/Cable Length | 10m |
Примечание: —— мощность насоса P2 = 2.2kw
| 1 - Задвижка | 2 - Шаровой кран магистрального трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 - Шланг амортизатора | 5 - Ручной аварийный насос | 6 - Ремонтный насос |
| 7 - Обратный клапан | 8 - Канализационная подъемная установка | 9 - Шланг амортизатора |
| 10 - Обратный клапан | 11 - Контроллер |
|
500L - Подъемник сточных вод
WL - 500L имеет три входа DN100 и один выход DN80. Верхняя часть оснащена выхлопным отверстием DN50. Контроль уровня воды осуществляется с помощью датчиков с двойным поплавком. Настройка стенного подвесного диспетчерского ящика с китайским светодиодным экраном может реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях. Благодаря соединению одного и того же резервуара для воды можно достичь большего объема.
| Модель | Длинный(mm) | Ширина(mm) | Высокий(mm) |
| WL-500L | 937 | 809 | 942 |
| Выпуск выхлопной трубы/Exhaust Pipe Discharge | 50 mm |
| Вход Выпуск/Inlet Discharge | 50/100 mm |
| Выходной разряд/Outlet Discharge | 80 mm |
| Емкость бака/Tank Capacity | 500 L |
| Мощность насоса P1/Pump Power P1 | 2.2/3.7 kW |
| Мощность насоса P2/Pump Power P2 | 2.2/3.7 kw |
| Скорость потока/Flow Rate | 10/15 m³/h |
| Голова/Head | 20 m |
| Входное напряжение/Input Voltage | 220V |
| Длина кабеля/Cable Length | 10m |
Примечание:
—— Мощность насоса P2 = 2.2 кВт
—— Мощность насоса P2 = 3.7 кВт
| 1 - Задвижка | 2 - Шаровой кран магистрального трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 - Шланг амортизатора | 5 - Ручной аварийный насос | 6 - Ремонтный насос |
| 7 - Обратный клапан | 8 - Канализационная подъемная установка | 9 - Шланг амортизатора |
| 10 - Обратный клапан | 11 - Контроллер |
|
Примечание: Некоторые аксессуары являются факультативными и могут потребовать покупки самостоятельно.
300L - нержавеющая сталь для подъёмников сточных вод - мокрый насос - У образное колесо
Серия WL - 300L по заказу из нержавеющей стали имеет два входа DN100 и один выход DN80. Верхняя часть оснащена выхлопным отверстием DN50. Контроль уровня воды осуществляется с помощью датчиков с двойным поплавком. Настройка стенного подвесного диспетчерского ящика с китайским светодиодным экраном может реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях. Путем настройки объема резервуара для воды, подходит для большего количества сцен.
|
Модель |
Длинный(mm) | Ширина(mm) | Высокий(mm) |
| WL-300L | 750 | 750 | 750 |
| Выпуск выхлопной трубы/Exhaust Pipe Discharge | 50 mm |
| Вход Выпуск/Inlet Discharge | 50/100 mm |
| Выходной разряд/Outlet Discharge | 80 mm |
| Емкость бака/Tank Capacity | 300 L |
| Мощность насоса P1/Pump Power P1 | 2.2/3.7 kW |
| Мощность насоса P2/Pump Power P2 | 2.2/3.7 kw |
| Скорость потока/Flow Rate | 10/15 m³/h |
| Голова/Head | 20 m |
| Входное напряжение/Input Voltage | 220V |
| Длина кабеля/Cable Length | 10m |
Примечание:
—— Мощность насоса P2 = 2.2 кВт
—— Мощность насоса P2 = 3.7 кВт
| 1 - Задвижка | 2 - Шаровой кран магистрального трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 - Шланг амортизатора | 5 - Ручной аварийный насос | 6 - Ремонтный насос |
| 7 - Обратный клапан | 8 - Канализационная подъемная установка | 9 - Шланг амортизатора |
| 10 - Обратный клапан | 11 - Контроллер |
|
Примечание: Некоторые аксессуары являются факультативными и могут потребовать покупки самостоятельно.
