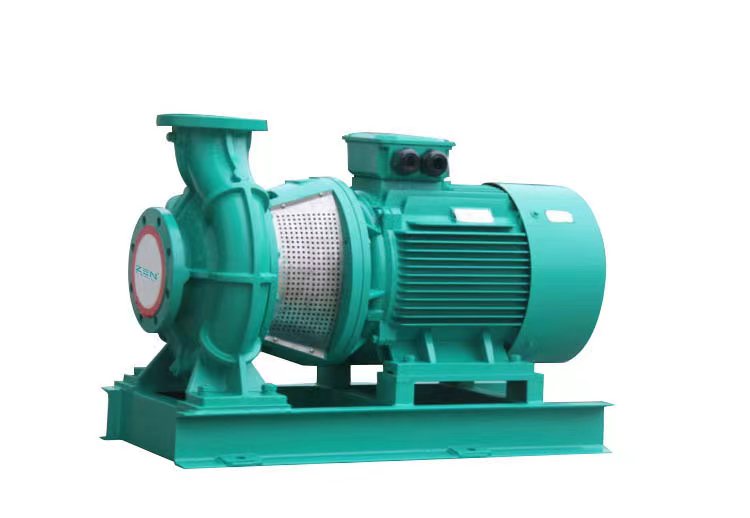

Серия описывает жидкость NLB Однокорпусный насос, установленный по размеру и характеристикам соответствует DIN EN 733.
• Насос чистой или слегка загрязненной воды (до 20 ppm), не содержащей твердых частиц, для циркуляции, транспортировки и подачи воды под давлением.
• Насосная подача воды для отопления, смеси воды - этанола, охлаждающей / холодной воды, морской воды и промышленной воды в соответствии с VDI 2035.
• Применяется к муниципальному водоснабжению, ирригации, строительству, общей промышленности, электростанциям и т.д.
• Компоненты насоса состоят из головки насоса, двигателя и подложки.
• Компоненты насоса состоят из насосных головок, двигателей и железных прокладок.
• Компонент насоса состоит из насосной головки и двигателя
• Механическое уплотнение или уплотнение наполнителя
• Инструкции по установке и эксплуатации
Пример |
NLB40/160-4/2 |
NLB |
Моноблочный насос |
40 |
Номинальный диаметр (DN) |
160 |
Нормальный диаметр рабочего колеса |
4 |
Номинальная мощность двигателя P2 (KW) |
2 |
Количество полюсов |
Корпус насоса
• Чугунная спиральная улитка
• Осевой приток, радиальный выход воды.
• Установка и производительность соответствуют DIN EN 733.
• Фланец PN 16 соответствует DIN 2533 (опция PN 25).
• Стандартное механическое уплотнение AQ1EGG для воды до 120°C.
Жидкостные одноступенчатые центробежные насосы с одним концом всасывания устанавливаются в следующем виде:
• Стандартные параметры: насосные компоненты с подложкой.
• Очень хорошая основа для выравнивания: насосные сборки с железными прокладками.
• Применяется к агрегатам: только насосные компоненты, без подложки или железных прокладок.
• Благодаря интегрированному дизайну и жесткой связи, структура компактна.
• Двигатель с упорным подшипником может эффективно компенсировать влияние крыльчатки на осевую силу.
• Различные дополнительные материалы, подходящие для различных случаев применения.
1. Корпус насоса | 5. Крышка насоса | 9. Вал |
2. Уплотнительное кольцо | 6. Механическая печать | 10. Мотор |
3. Рабочее колесо nut | 7. Соединительный кронштейн | 11. Опорная плита |
4. Рабочее колесо | 8. Винт |
Разрешенные носители (для получения информации о других носителях свяжитесь с нами) | |
Отопление горячей воды (стандарт VD12035) | ● |
Охлаждающая вода и холодная вода | ● |
Водно-этиленгликолевые смеси (Объемное содержание раствора этиленгликоля 20–40%, температура≤40 ℃)≤40℃) |
●
Содержание этиленгликоля более 10 %, необходимо отрегулировать рабочие параметры; объемное содержание раствора 50 %, отправьте письмо на механическое уплотнение. |
Прикладной диапазон | |
При средней температуре 120 ℃ Максимальное рабочее давление [бар] |
≤NLB 150/400 16 бар (25 бар опционально) ≥NLB 150/500 16 бар (25 бар опционально) |
Диапазон температур〔℃〕 | -20~+120℃(За пределами этого диапазона температур, пожалуйста, уточните конкретно) |
Макс. температура окружающей среды〔℃〕 | +40℃ |
Трубные соединения | |
Диаметр соединительной трубы DN Входной конец Выходной конец |
50-350 32-300 |
Фланцы (согласно EN 1092-2) | PN 16/(PN 25 опционально) |
Материалы | |
Корпус насоса (Стандарт) | ● Серый чугун |
Корпус насоса (Специальный) | * Ковкий чугун, нержавеющая сталь |
Соединительный кронштейн | ● Серый чугун |
Рабочее колесо (стандартное) | ● Серый чугун |
Рабочее колесо (специальное) | * Нержавеющая сталь, бронза, ковкий чугун |
Кольцо износа (стандартное) | ● Серый чугун |
Износное кольцо (специальное) | * Нержавеющая сталь, бронза |
Вал насоса (Стандарт) | ● SS420 |
Вал насоса (Специальный) | * SS431 |
Механическая печать | ● AQ1EGG (углерод/карбид кремния/EPDM)силицид алюминия/графит |
Другие механические уплотнения | * в зависимости от жидкости |
Электрическое подключение | |
Скорость вращения〔rpm〕 | ● 1450/2900 |
Мотор | |
Двигатель заводского стандарта IEC | ● |
Уровень защиты | ● lP55 |
Класс изоляции | ● F |
PTC Датчик терморезистора | * реле требуется вместе с реле (дополнительная стоимость) |
Защита двигателя требуется на месте | * Предоставляется для установки на месте |
Класс энергоэффективности |
GB18613-2020
CL3 GB18613-2020 CL3 |
Контроль скорости | *Устройства управления FLUID, преобразователь частоты (взимать дополнительную плату) |
Обмотка двигателя≤3KW | ● 220V△/380VY,50Hz |
Обмотка двигателя ≥4KW | ● 380V△/660VY,50Hz |
Другие напряжения/частоты | *Специальная версия за дополнительную плату |
● =доступный * =нет в наличии |
График размеров (без подложки)
График размеров (с подложкой)
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | m1 | m2 | n1 | n2 | b | ØS | C | B | B1 | BB | A | AB | AA | Øk | H3 | |
KW-2p | KW-4p | |||||||||||||||||||||
32/130 | 3 | - | 100L | 80 | 520 | 112 | 140 | 100 | 70 | 190 | 140 | 50 | Ø14 | 178 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 |
2.2 | - | 90L | 80 | 470 | 112 | 140 | 100 | 70 | 190 | 140 | 50 | Ø14 | 161 | 125 | / | 210 | 140 | 176 | 36 | Ø10 | 90 | |
1.5 | - | 90S | 80 | 440 | 112 | 140 | 100 | 70 | 190 | 140 | 50 | Ø14 | 161 | 100 | / | 180 | 140 | 176 | 36 | Ø10 | 90 | |
- | 0.55 | 80M | 80 | 390 | 112 | 140 | 100 | 70 | 190 | 140 | 50 | Ø14 | 145 | 100 | / | 142 | 125 | 163 | 34 | Ø10 | 80 | |
32/160 | 5.5 | - | 132S | 80 | 570 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 |
4 | - | 112M | 80 | 480 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | Ø14 | 185 | 140 | / | 180 | 190 | 226 | 45 | Ø12 | 112 | |
3 | - | 100L | 80 | 520 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | Ø14 | 178 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 | |
- | 0.55 | 80M | 80 | 390 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | Ø14 | 145 | 100 | / | 142 | 125 | 163 | 34 | Ø10 | 80 | |
32/200 | 11 | - | 160M | 80 | 700 | 160 | 180 | 100 | 70 | 240 | 190 | 50 | Ø14 | 273 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 |
7.5 | - | 132S | 80 | 570 | 160 | 180 | 100 | 70 | 240 | 190 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
5.5 | - | 132S | 80 | 570 | 160 | 180 | 100 | 70 | 240 | 190 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
4 | - | 112M | 80 | 480 | 160 | 180 | 100 | 70 | 240 | 190 | 50 | Ø14 | 185 | 140 | / | 180 | 190 | 226 | 45 | Ø12 | 112 | |
- | 1.1 | 90S | 80 | 440 | 160 | 180 | 100 | 70 | 240 | 190 | 50 | Ø14 | 161 | 100 | / | 180 | 140 | 176 | 36 | Ø10 | 90 | |
32/260 | 18.5 | - | 160L | 100 | 743 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 258.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 |
15 | - | 160M | 100 | 698 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 258.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 3 | 100L | 100 | 518 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 163.5 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 | |
40/130 | 4 | - | 112M | 80 | 480 | 112 | 140 | 100 | 70 | 210 | 160 | 50 | Ø14 | 185 | 140 | / | 180 | 190 | 226 | 45 | Ø12 | 112 |
3 | - | 100L | 80 | 520 | 112 | 140 | 100 | 70 | 210 | 160 | 50 | Ø14 | 178 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 | |
2.2 | - | 90L | 80 | 470 | 112 | 140 | 100 | 70 | 210 | 160 | 50 | Ø14 | 161 | 125 | / | 210 | 140 | 176 | 36 | Ø10 | 90 | |
- | 0.55 | 80M | 80 | 390 | 112 | 140 | 100 | 70 | 210 | 160 | 50 | Ø14 | 145 | 100 | / | 142 | 125 | 163 | 34 | Ø10 | 80 | |
40/160 | 11 | - | 160M | 80 | 700 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | Ø14 | 273 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 |
7.5 | - | 132S | 80 | 570 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
5.5 | - | 132S | 80 | 570 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
4 | - | 112M | 80 | 480 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | Ø14 | 185 | 140 | / | 180 | 190 | 226 | 45 | Ø12 | 112 | |
1.1 | 90S | 80 | 440 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | Ø14 | 161 | 100 | / | 180 | 140 | 176 | 36 | Ø10 | 90 | ||
40/200 | 11 | - | 160M | 100 | 700 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | Ø14 | 273 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 |
7.5 | - | 132S | 100 | 570 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
- | 1.5 | 90L | 100 | 470 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | Ø14 | 161 | 125 | / | 210 | 140 | 176 | 36 | Ø10 | 90 | |
40/260 | 22 | - | 180M | 100 | 830 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 273.5 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 |
18.5 | - | 160L | 100 | 745 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 260.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
15 | - | 160M | 100 | 700 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 260.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 3 | 100L | 100 | 520 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 165.5 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 | |
40/320 | 37 | - | 200L | 125 | 884 | 200 | 225 | 125 | 95 | 345 | 280 | 65 | Ø14 | 309.5 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 |
30 | - | 200L | 125 | 884 | 200 | 225 | 125 | 95 | 345 | 280 | 65 | Ø14 | 309.5 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
22 | - | 180M | 125 | 845.5 | 200 | 225 | 125 | 95 | 345 | 280 | 65 | Ø14 | 289 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 5.5 | 132S | 125 | 585.5 | 200 | 225 | 125 | 95 | 345 | 280 | 65 | Ø14 | 227 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
50/130 | 7.5 | - | 132S | 100 | 570 | 132 | 160 | 100 | 70 | 190 | 140 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 |
5.5 | - | 132S | 100 | 570 | 132 | 160 | 100 | 70 | 190 | 140 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
4 | - | 112M | 100 | 480 | 132 | 160 | 100 | 70 | 190 | 140 | 50 | Ø14 | 185 | 140 | / | 180 | 190 | 226 | 45 | Ø12 | 112 | |
- | 1.1 | 90S | 100 | 440 | 132 | 160 | 100 | 70 | 190 | 140 | 50 | Ø14 | 161 | 100 | / | 180 | 140 | 176 | 36 | Ø10 | 90 | |
50/160 | 15 | - | 160M | 100 | 700 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | Ø14 | 273 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 |
11 | - | 160M | 100 | 700 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | Ø14 | 273 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
7.5 | - | 132S | 100 | 570 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
5.5 | - | 132S | 100 | 570 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | Ø14 | 224 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
4 | - | 112M | 100 | 480 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | Ø14 | 185 | 140 | / | 180 | 190 | 226 | 45 | Ø12 | 112 | |
- | 1.5 | 90L | 100 | 470 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | Ø14 | 161 | 125 | / | 210 | 140 | 176 | 36 | Ø10 | 90 | |
50/200 | 18.5 | - | 160L | 100 | 745 | 160 | 200 | 100 | 70 | 265 | 212 | 50 | Ø14 | 273 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 |
15 | - | 160M | 100 | 700 | 160 | 200 | 100 | 70 | 265 | 212 | 50 | Ø14 | 273 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
11 | - | 160M | 100 | 700 | 160 | 200 | 100 | 70 | 265 | 212 | 50 | Ø14 | 273 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 2.2 | 100L | 100 | 520 | 160 | 200 | 100 | 70 | 265 | 212 | 50 | Ø14 | 178 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 | |
50/260 | 37 | - | 200L | 100 | 866 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 291.5 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 |
30 | - | 200L | 100 | 866 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 291.5 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
22 | - | 180M | 100 | 828 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 271.5 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
18.5 | - | 160L | 100 | 743 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 258.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 5.5 | 132S | 100 | 568 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 209.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
- | 4 | 112M | 100 | 548 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 170.5 | 140 | / | 248 | 190 | 226 | 45 | Ø12 | 112 | |
- | 3 | 100L | 100 | 518 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 163.5 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 |
Тип | Власть | Рамка | a | f | h1 | h2 | m1 | m2 | n1 | n2 | b | ØS | C | B | B1 | BB | A | AB | AA | Øk | H3 | |
KW-2p | KW-4p | |||||||||||||||||||||
50/320 | 75 | - | 280S | 125 | 1084 | 225 | 280 | 125 | 95 | 345 | 280 | 65 | Ø14 | 396.5 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 |
55 | - | 250M | 125 | 1024 | 225 | 280 | 125 | 95 | 345 | 280 | 65 | Ø14 | 374.5 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
45 | - | 225M | 125 | 919 | 225 | 280 | 125 | 95 | 345 | 280 | 65 | Ø14 | 325.5 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 11 | 160M | 125 | 715.5 | 225 | 280 | 125 | 95 | 345 | 280 | 65 | Ø14 | 276 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 7.5 | 132M | 125 | 620.5 | 225 | 280 | 125 | 95 | 345 | 280 | 65 | Ø14 | 227 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
- | 5.5 | 132S | 125 | 585.5 | 225 | 280 | 125 | 95 | 345 | 280 | 65 | Ø14 | 227 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
65/130 | 11 | - | 160M | 100 | 700 | 160 | 180 | 125 | 95 | 280 | 212 | 65 | Ø14 | 260.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 |
7.5 | - | 132S | 100 | 570 | 160 | 180 | 125 | 95 | 280 | 212 | 65 | Ø14 | 211.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
5.5 | - | 132S | 100 | 570 | 160 | 180 | 125 | 95 | 280 | 212 | 65 | Ø14 | 211.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
4 | - | 112M | 100 | 480 | 160 | 180 | 125 | 95 | 280 | 212 | 65 | Ø14 | 172.5 | 140 | / | 180 | 190 | 226 | 45 | Ø12 | 112 | |
- | 1.5 | 90L | 100 | 470 | 160 | 180 | 125 | 95 | 280 | 212 | 65 | Ø14 | 148.5 | 125 | / | 210 | 140 | 176 | 36 | Ø10 | 90 | |
65/160 | 18.5 | - | 160L | 100 | 745 | 160 | 200 | 125 | 95 | 280 | 212 | 65 | Ø14 | 260.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 |
15 | - | 160M | 100 | 700 | 160 | 200 | 125 | 95 | 280 | 212 | 65 | Ø14 | 260.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
11 | - | 160M | 100 | 700 | 160 | 200 | 125 | 95 | 280 | 212 | 65 | Ø14 | 260.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
7.5 | - | 132S | 100 | 570 | 160 | 200 | 125 | 95 | 280 | 212 | 65 | Ø14 | 211.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
- | 2.2 | 100L | 100 | 520 | 160 | 200 | 125 | 95 | 280 | 212 | 65 | Ø14 | 165.5 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 | |
65/200 | 37 | - | 200L | 100 | 870 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 295.5 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 |
30 | - | 200L | 100 | 870 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 295.5 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
22 | - | 180M | 100 | 832 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 275.5 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
18.5 | - | 160L | 100 | 747 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 262.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
15 | - | 160M | 100 | 702 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 262.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 7.5 | 132M | 100 | 607 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 213.5 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
- | 5.5 | 132S | 100 | 572 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 213.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
- | 4 | 112M | 100 | 552 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 174.5 | 140 | / | 248 | 190 | 226 | 45 | Ø12 | 112 | |
- | 3 | 100L | 100 | 522 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 167.5 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 | |
- | 2.2 | 100L | 100 | 522 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 167.5 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 | |
65/260 | 55 | - | 250M | 100 | 1024 | 200 | 250 | 160 | 120 | 360 | 280 | 80 | Ø18 | 362 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 |
45 | - | 225M | 100 | 919 | 200 | 250 | 160 | 120 | 360 | 280 | 80 | Ø18 | 313 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
37 | - | 200L | 100 | 884 | 200 | 250 | 160 | 120 | 360 | 280 | 80 | Ø18 | 297 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
30 | - | 200L | 100 | 884 | 200 | 250 | 160 | 120 | 360 | 280 | 80 | Ø18 | 297 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
- | 7.5 | 132M | 100 | 620.5 | 200 | 250 | 160 | 120 | 360 | 280 | 80 | Ø18 | 214.5 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
- | 5.5 | 132S | 100 | 585.5 | 200 | 250 | 160 | 120 | 360 | 280 | 80 | Ø18 | 214.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
- | 4 | 112M | 100 | 565.5 | 200 | 250 | 160 | 120 | 360 | 280 | 80 | Ø18 | 175.5 | 140 | / | 248 | 190 | 226 | 45 | Ø12 | 112 | |
65/320 | 110 | - | 315S | 125 | 1299 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 405 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 |
90 | - | 280M | 125 | 1129 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 379 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
75 | - | 280S | 125 | 1079 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 379 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 | |
55 | - | 250M | 125 | 1019 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 357 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
45 | - | 225M | 125 | 914 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 308 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
37 | - | 200L | 125 | 879 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 292 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
- | 15 | 160L | 125 | 755.5 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 258.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 11 | 160M | 125 | 710.5 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 258.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 7.5 | 132M | 125 | 615.5 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 209.5 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
- | 5.5 | 132S | 125 | 580.5 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 209.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
80/160 | 30 | - | 200L | 125 | 868 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 293.5 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 |
22 | - | 180M | 125 | 830 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 273.5 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
18.5 | - | 160L | 125 | 745 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 260.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
15 | - | 160M | 125 | 700 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 260.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
11 | - | 160M | 125 | 700 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 260.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 4 | 112M | 125 | 550 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 172.5 | 140 | / | 248 | 190 | 226 | 45 | Ø12 | 112 | |
- | 3 | 100L | 125 | 520 | 180 | 225 | 125 | 95 | 320 | 250 | 65 | Ø14 | 165.5 | 140 | / | 233 | 160 | 200 | 40 | Ø12 | 100 | |
80/200 | 45 | - | 225M | 125 | 919 | 180 | 250 | 125 | 95 | 345 | 280 | 65 | Ø14 | 325.5 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 |
37 | - | 200L | 125 | 884 | 180 | 250 | 125 | 95 | 345 | 280 | 65 | Ø14 | 309.5 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
30 | - | 200L | 125 | 884 | 180 | 250 | 125 | 95 | 345 | 280 | 65 | Ø14 | 309.5 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
22 | - | 180M | 125 | 845.5 | 180 | 250 | 125 | 95 | 345 | 280 | 65 | Ø14 | 289 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
18.5 | - | 160L | 125 | 760.5 | 180 | 250 | 125 | 95 | 345 | 280 | 65 | Ø14 | 276 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
15 | - | 160M | 125 | 715.5 | 180 | 250 | 125 | 95 | 345 | 280 | 65 | Ø14 | 276 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 7.5 | 132M | 125 | 620.5 | 180 | 250 | 125 | 95 | 345 | 280 | 65 | Ø14 | 227 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
- | 5.5 | 132S | 125 | 585.5 | 180 | 250 | 125 | 95 | 345 | 280 | 65 | Ø14 | 227 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
- | 4 | 112M | 125 | 565.5 | 180 | 250 | 125 | 95 | 345 | 280 | 65 | Ø14 | 188 | 140 | / | 248 | 190 | 226 | 45 | Ø12 | 112 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | m1 | m2 | n1 | n2 | b | ØS | C | B | B1 | BB | A | AB | AA | Øk | H3 | |
KW-2p | KW-4p | |||||||||||||||||||||
80/260 | 75 | - | 280S | 125 | 1084 | 200 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 384 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 |
55 | - | 250M | 125 | 1024 | 200 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 362 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
45 | - | 225M | 125 | 919 | 200 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 313 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
37 | - | 200L | 125 | 884 | 200 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 297 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
30 | - | 200L | 125 | 884 | 200 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 297 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
- | 15 | 160L | 125 | 760.5 | 200 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 254 | 304 | 254 | 314 | 65 | Ø14.5 | 160 | ||
- | 11 | 160M | 125 | 715.5 | 200 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 7.5 | 132M | 125 | 620.5 | 200 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 214.5 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
- | 5.5 | 132S | 125 | 585.5 | 200 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 214.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
80/320 | 132 | - | 315M | 125 | 1414 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 410 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 |
110 | - | 315S | 125 | 1304 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 410 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 | |
90 | - | 280M | 125 | 1134 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 384 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
75 | - | 280S | 125 | 1084 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 384 | 368 | 485 | 457 | 542 | 85 | Ø24 | 280 | ||
55 | - | 250M | 125 | 1024 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 362 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
45 | - | 225M | 125 | 919 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 313 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 18.5 | 180M | 125 | 845.0 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 276.5 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 15 | 160L | 125 | 760.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 11 | 160M | 125 | 715.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 |
|
210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 7.5 | 132M | 125 | 620.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 212 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
80/400 | - | 30 | 200L | 125 | 908 | 280 | 355 | 160 | 120 | 440 | 355 | 80 | Ø18 | 321 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 |
- | 22 | 180L | 125 | 871 | 280 | 355 | 160 | 120 | 440 | 355 | 80 | Ø18 | 302 | 279 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 18.5 | 180M | 125 | 871 | 280 | 355 | 160 | 120 | 440 | 355 | 80 | Ø18 | 302 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 15 | 160L | 125 | 786 | 280 | 355 | 160 | 120 | 440 | 355 | 80 | Ø18 | 289 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
100/200 | 75 | - | 280S | 125 | 1084 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 384 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 |
55 | - | 250M | 125 | 1024 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 362 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
45 | - | 225M | 125 | 919 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 313 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
37 | - | 200L | 125 | 884 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 297 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
30 | - | 200L | 125 | 884 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 297 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
22 | - | 180M | 125 | 845.5 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 276.5 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 15 | 160L | 125 | 760.5 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 263.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 11 | 160M | 125 | 715.5 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 263.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 7.5 | 132M | 125 | 620.5 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 214.5 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
- | 5.5 | 132S | 125 | 585.5 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 214.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 | |
- | 4 | 112M | 125 | 565.5 | 200 | 280 | 160 | 120 | 360 | 280 | 80 | Ø18 | 175.5 | 140 | / | 248 | 190 | 226 | 45 | Ø12 | 112 | |
100/260 | 110 | - | 315S | 140 | 1304 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 410 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 |
90 | - | 280M | 140 | 1134 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 384 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
75 | - | 280S | 140 | 1084 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 384 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 | |
55 | - | 250M | 140 | 1024 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 362 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
45 | - | 225M | 140 | 919 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 313 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 15 | 160L | 140 | 760.5 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 11 | 160M | 140 | 715.5 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 7.5 | 132M | 140 | 620.5 | 225 | 280 | 160 | 120 | 400 | 315 | 80 | Ø18 | 214.5 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
100/320 | - | 30 | 200L | 140 | 884 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 297 | 305 | / | 368 | 318 | 388 | 70 | Ø185 | 200 |
- | 22 | 180L | 140 | 845.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 276.5 | 279 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 18.5 | 180M | 140 | 845.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 276.5 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 15 | 160L | 140 | 760.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 11 | 160M | 140 | 715.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
100/400 | - | 55 | 250M | 140 | 1058 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 381 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 |
- | 45 | 225M | 140 | 988 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 362 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 37 | 225S | 140 | 958 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 362 | 286 | / | 368 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 30 | 200L | 140 | 918 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 316 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
- | 22 | 180L | 140 | 881 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 297 | 279 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 18.5 | 180M | 140 | 881 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 297 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
125/200 | 90 | - | 280M | 140 | 1134 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 384 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 |
75 | - | 280S | 140 | 1084 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 384 | 368 | 485 | 457 | 542 | 85 | Ø24 | 280 | ||
55 | - | 250M | 140 | 1024 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 362 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
- | 11 | 160M | 140 | 715.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 7.5 | 132M | 140 | 620.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 214.5 | 178 | / | 224 | 216 | 264 | 55 | Ø12 | 132 | |
- | 5.5 | 132S | 140 | 585.5 | 250 | 315 | 160 | 120 | 400 | 315 | 80 | Ø18 | 214.5 | 140 | / | 186 | 216 | 264 | 55 | Ø12 | 132 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | m1 | m2 | n1 | n2 | b | OS | C | B | B1 | BB | A | AB | AA | Øk | H3 | |
KW-2p | KW-4p | |||||||||||||||||||||
125/260 | - | 22 | 180L | 140 | 845.5 | 250 | 355 | 160 | 120 | 400 | 315 | 80 | Ø18 | 276.5 | 279 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 |
- | 18.5 | 180M | 140 | 845.5 | 250 | 355 | 160 | 120 | 400 | 315 | 80 | Ø18 | 276.5 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 15 | 160L | 140 | 760.5 | 250 | 355 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 11 | 160M | 140 | 715.5 | 250 | 355 | 160 | 120 | 400 | 315 | 80 | Ø18 | 263.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
125/320 | - | 45 | 225M | 140 | 988 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 362 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 |
- | 37 | 225S | 140 | 958 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 362 | 286 | / | 368 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 30 | 200L | 140 | 918 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 316 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
- | 22 | 180L | 140 | 881 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 297 | 279 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 18.5 | 180M | 140 | 881 | 280 | 355 | 200 | 150 | 500 | 400 | 100 | Ø23 | 297 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
125/400 | - | 90 | 280M | 140 | 1168 | 315 | 400 | 200 | 150 | 500 | 400 | 100 | Ø23 | 403 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 |
- | 75 | 280S | 140 | 1118 | 315 | 400 | 200 | 150 | 500 | 400 | 100 | Ø23 | 403 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 | |
- | 55 | 250M | 140 | 1058 | 315 | 400 | 200 | 150 | 500 | 400 | 100 | Ø23 | 381 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
- | 45 | 225M | 140 | 988 | 315 | 400 | 200 | 150 | 500 | 400 | 100 | Ø23 | 362 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 37 | 225S | 140 | 958 | 315 | 400 | 200 | 150 | 500 | 400 | 100 | Ø23 | 362 | 286 | / | 368 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 30 | 200L | 140 | 918 | 315 | 400 | 200 | 150 | 500 | 400 | 100 | Ø23 | 316 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
125/500 | - | 110 | 315S | 180 | 1465 | 375 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 556 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 |
- | 90 | 280M | 180 | 1265 | 375 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 500 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
- | 75 | 280S | 180 | 1215 | 375 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 500 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 | |
- | 55 | 250M | 180 | 1155 | 375 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 478 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
150/200 | - | 18.5 | 180M | 160 | 870.5 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 286.5 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 |
- | 15 | 160L | 160 | 785.5 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 273.5 | 254 | / | 304 | 254 | 314 | 65 | Ø14.5 | 160 | |
- | 11 | 160M | 160 | 740.5 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 273.5 | 210 | / | 260 | 254 | 314 | 65 | Ø14.5 | 160 | |
150/260 | - | 37 | 225S | 160 | 960 | 250 | 355 | 200 | 150 | 450 | 350 | 100 | Ø23 | 364 | 286 | / | 368 | 356 | 431 | 75 | Ø18.5 | 225 |
- | 30 | 200L | 160 | 920 | 250 | 355 | 200 | 150 | 450 | 350 | 100 | Ø23 | 318 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
- | 22 | 180L | 160 | 883 | 250 | 355 | 200 | 150 | 450 | 350 | 100 | Ø23 | 299 | 279 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 18.5 | 180M | 160 | 883 | 250 | 355 | 200 | 150 | 450 | 350 | 100 | Ø23 | 299 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
150/320 | - | 75 | 280S | 160 | 1118 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 403 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 |
- | 55 | 250M | 160 | 1058 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 381 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
- | 45 | 225M | 160 | 988 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 362 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 37 | 225S | 160 | 958 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 362 | 286 | / | 368 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 30 | 200L | 160 | 918 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 316 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
150/400 | - | 132 | 315M | 160 | 1478 | 315 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 459 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 |
- | 110 | 315S | 160 | 1368 | 315 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 459 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 | |
- | 90 | 280M | 160 | 1168 | 315 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 403 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
- | 75 | 280S | 160 | 1118 | 315 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 403 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 | |
- | 55 | 250M | 160 | 1058 | 315 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 381 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
- | 45 | 225M | 160 | 988 | 315 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 362 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
150/500 | - | 160 | 315L | 180 | 1575 | 375 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 556 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 |
- | 132 | 315M | 180 | 1575 | 375 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 556 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 110 | 315S | 180 | 1465 | 375 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 556 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 | |
- | 90 | 280M | 180 | 1265 | 375 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 500 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
- | 75 | 280S | 180 | 1215 | 375 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 500 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 | |
200/260 | - | 30 | 200L | 180 | 934 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 332 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 |
- | 22 | 180L | 180 | 897 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 313 | 279 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
- | 18.5 | 180M | 180 | 897 | 280 | 400 | 200 | 150 | 550 | 450 | 100 | Ø23 | 313 | 241 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
200/320 | - | 90 | 280M | 200 | 1215 | 355 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 450 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 |
- | 75 | 280S | 200 | 1165 | 355 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 450 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 | |
- | 55 | 250M | 200 | 1105 | 355 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 428 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
- | 45 | 225M | 200 | 1035 | 355 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 409 | 311 | / | 393 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 37 | 225S | 200 | 1005 | 355 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 409 | 286 | / | 368 | 356 | 431 | 75 | Ø18.5 | 225 | |
- | 30 | 200L | 200 | 965 | 355 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 363 | 305 | / | 368 | 318 | 388 | 70 | Ø18.5 | 200 | |
- | 22 | 180L | 200 | 928 | 355 | 450 | 200 | 150 | 550 | 450 | 100 | Ø23 | 344 | 279 | / | 359 | 279 | 350 | 70 | Ø14.5 | 180 | |
200/400 | - | 132 | 315M | 200 | 1525 | 355 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 506 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 |
- | 110 | 315S | 200 | 1415 | 355 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 506 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 | |
- | 90 | 280M | 200 | 1215 | 355 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 450 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
- | 75 | 280s | 200 | 1165 | 355 | 500 | 200 | 150 | 550 | 450 | 100 | Ø23 | 450 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | m1 | m2 | n1 | n2 | b | ØS | C | B | B1 | BB | A | AB | AA | Øk | H3 | |
KW-2p | KW-4p | |||||||||||||||||||||
200/500 | - | 250 | 355M | 210 | 1780 | 400 | 500 | 300 | 240 | 720 | 600 | 160 | Ø27 | 554 | 560 | 630 | 750 | 610 | 730 | 120 | Ø28 | 355 |
- | 200 | 315L | 210 | 1580 | 400 | 500 | 300 | 240 | 720 | 600 | 160 | Ø27 | 516 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 160 | 315L | 210 | 1580 | 400 | 500 | 300 | 240 | 720 | 600 | 160 | Ø27 | 516 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 132 | 315M | 210 | 1580 | 400 | 500 | 300 | 240 | 720 | 600 | 160 | Ø27 | 516 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 110 | 315S | 210 | 1470 | 400 | 500 | 300 | 240 | 720 | 600 | 160 | Ø27 | 516 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 | |
- | 90 | 280M | 210 | 1270 | 400 | 500 | 300 | 240 | 720 | 600 | 160 | Ø27 | 460 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
250/320 | - | 110 | 315S | 200 | 1415 | 355 | 525 | 250 | 175 | 600 | 500 | 100 | Ø23 | 493.5 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 |
- | 90 | 280M | 200 | 1215 | 355 | 525 | 250 | 175 | 600 | 500 | 100 | Ø23 | 437.5 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
- | 75 | 280S | 200 | 1165 | 355 | 525 | 250 | 175 | 600 | 500 | 100 | Ø23 | 437.5 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 | |
- | 55 | 250M | 200 | 1105 | 355 | 525 | 250 | 175 | 600 | 500 | 100 | Ø23 | 415.5 | 349 | / | 445 | 406 | 484 | 80 | Ø24 | 250 | |
250/400 | - | 200 | 315L | 250 | 1575 | 400 | 500 | 300 | 250 | 710 | 600 | 120 | Ø23 | 506 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 |
- | 160 | 315L | 250 | 1575 | 400 | 500 | 300 | 250 | 710 | 600 | 120 | Ø23 | 506 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 132 | 315M | 250 | 1575 | 400 | 500 | 300 | 250 | 710 | 600 | 120 | Ø23 | 506 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 110 | 315S | 250 | 1465 | 400 | 500 | 300 | 250 | 710 | 600 | 120 | Ø23 | 506 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 | |
- | 90 | 280M | 250 | 1265 | 400 | 500 | 300 | 250 | 710 | 600 | 120 | Ø23 | 450 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
- | 75 | 280S | 250 | 1215 | 400 | 500 | 300 | 250 | 710 | 600 | 120 | Ø23 | 450 | 368 | / | 485 | 457 | 542 | 85 | Ø24 | 280 | |
250/500 | - | 315 | 355L | 240 | 1780 | 425 | 545 | 300 | 240 | 720 | 600 | 160 | Ø27 | 554 | 560 | 630 | 750 | 610 | 730 | 120 | Ø28 | 355 |
- | 250 | 355M | 240 | 1780 | 425 | 545 | 300 | 240 | 720 | 600 | 160 | Ø27 | 554 | 560 | 630 | 750 | 610 | 730 | 120 | Ø28 | 355 | |
- | 200 | 3151 | 240 | 1580 | 425 | 545 | 300 | 240 | 720 | 600 | 160 | Ø27 | 516 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 160 | 315L | 240 | 1580 | 425 | 545 | 300 | 240 | 720 | 600 | 160 | Ø27 | 516 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
300/320 | - | 160 | 315L | 260 | 1580 | 400 | 560 | 300 | 200 | 750 | 600 | 140 | Ø27 | 536 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 |
- | 132 | 315M | 260 | 1580 | 400 | 560 | 300 | 200 | 750 | 600 | 140 | Ø27 | 536 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 110 | 315S | 260 | 1470 | 400 | 560 | 300 | 200 | 750 | 600 | 140 | Ø27 | 536 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 | |
- | 90 | 280M | 260 | 1300 | 400 | 560 | 300 | 200 | 750 | 600 | 140 | Ø27 | 510 | 419 | / | 536 | 457 | 542 | 85 | Ø24 | 280 | |
300/400 | - | 250 | 355M | 280 | 1780 | 500 | 600 | 300 | 200 | 800 | 660 | 160 | Ø27 | 574 | 560 | 630 | 750 | 610 | 730 | 120 | Ø28 | 355 |
- | 200 | 315L | 280 | 1580 | 500 | 600 | 300 | 200 | 800 | 660 | 160 | Ø27 | 536 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 160 | 315L | 280 | 1580 | 500 | 600 | 300 | 200 | 800 | 660 | 160 | Ø27 | 536 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 132 | 315M | 280 | 1580 | 500 | 600 | 300 | 200 | 800 | 660 | 160 | Ø27 | 536 | 457 | 508 | 680 | 508 | 628 | 120 | Ø28 | 315 | |
- | 110 | 3158 | 280 | 1470 | 500 | 600 | 300 | 200 | 800 | 660 | 160 | Ø27 | 536 | 406 | / | 570 | 508 | 628 | 120 | Ø28 | 315 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | L | L1 | L2 | (L2) | B1 | B2 | ØS | |
KW-2p | KW-4p | |||||||||||||
32/130 | 3 | - | 100L | 80 | 520 | 187 | 140 | 620 | 100 | 280 | / | 200 | 235 | Ø19 |
2.2 | - | 90L | 80 | 470 | 187 | 140 | 570 | 100 | 250 | / | 180 | 215 | Ø19 | |
1.5 | - | 90S | 80 | 440 | 187 | 140 | 540 | 100 | 250 | / | 180 | 215 | Ø19 | |
- | 0.55 | 80M | 80 | 390 | 187 | 140 | 490 | 100 | 230 | / | 180 | 215 | Ø19 | |
32/160 | 5.5 | - | 132S | 80 | 570 | 207 | 160 | 670 | 100 | 330 | / | 255 | 290 | Ø19 |
4 | - | 112M | 80 | 480 | 207 | 160 | 580 | 100 | 290 | / | 230 | 265 | Ø19 | |
3 | - | 100L | 80 | 520 | 207 | 160 | 620 | 100 | 280 | / | 230 | 265 | Ø19 | |
- | 0.55 | 80M | 80 | 390 | 207 | 160 | 490 | 100 | 230 | / | 230 | 265 | Ø19 | |
32/200 | 11 | - | 160M | 80 | 700 | 235 | 180 | 800 | 100 | 410 | / | 305 | 340 | Ø19 |
7.5 | - | 132S | 80 | 570 | 235 | 180 | 670 | 100 | 330 | / | 255 | 290 | Ø19 | |
5.5 | - | 132S | 80 | 570 | 235 | 180 | 670 | 100 | 330 | / | 255 | 290 | Ø19 | |
4 | - | 112M | 80 | 480 | 235 | 180 | 580 | 100 | 290 | / | 230 | 265 | Ø19 | |
- | 1.1 | 90S | 80 | 440 | 235 | 180 | 540 | 100 | 250 | / | 230 | 265 | Ø19 | |
32/260 | 18.5 | - | 160L | 100 | 743 | 275 | 225 | 870 | 125 | 440 | / | 310 | 350 | Ø19 |
15 | - | 160M | 100 | 698 | 275 | 225 | 830 | 125 | 415 | / | 310 | 350 | Ø19 | |
- | 3 | 100L | 100 | 518 | 255 | 225 | 650 | 125 | 285 | / | 310 | 345 | Ø19 | |
40/130 | 4 | - | 112M | 80 | 480 | 187 | 140 | 580 | 100 | 290 | / | 220 | 255 | Ø19 |
3 | - | 100L | 80 | 520 | 187 | 140 | 620 | 100 | 280 | / | 200 | 235 | Ø19 | |
2.2 | - | 90L | 80 | 470 | 187 | 140 | 570 | 100 | 250 | / | 200 | 235 | Ø19 | |
- | 0.55 | 80M | 80 | 390 | 187 | 140 | 490 | 100 | 230 | / | 200 | 235 | Ø19 | |
40/160 | 11 | - | 160M | 80 | 700 | 255 | 160 | 800 | 100 | 410 | / | 305 | 345 | Ø19 |
7.5 | - | 132S | 80 | 570 | 207 | 160 | 670 | 100 | 330 | / | 255 | 290 | Ø19 | |
5.5 | - | 132S | 80 | 570 | 207 | 160 | 670 | 100 | 330 | / | 255 | 290 | Ø19 | |
4 | - | 112M | 80 | 480 | 207 | 160 | 580 | 100 | 290 | / | 230 | 265 | Ø19 | |
- | 1.1 | 90S | 80 | 440 | 207 | 160 | 520 | 80 | 250 | / | 230 | 265 | Ø19 | |
40/200 | 11 | - | 160M | 100 | 700 | 255 | 180 | 810 | 110 | 410 | / | 305 | 345 | Ø19 |
7.5 | - | 132S | 100 | 570 | 235 | 180 | 670 | 100 | 330 | / | 255 | 290 | Ø19 | |
- | 1.5 | 90L | 100 | 470 | 235 | 180 | 570 | 100 | 250 | / | 255 | 290 | Ø19 | |
40/260 | 22 | - | 180M | 100 | 830 | 275 | 225 | 955 | 125 | 440 | / | 335 | 375 | Ø19 |
18.5 | - | 160L | 100 | 745 | 275 | 225 | 870 | 125 | 440 | / | 310 | 350 | Ø19 | |
15 | - | 160M | 100 | 700 | 275 | 225 | 830 | 125 | 415 | / | 310 | 350 | Ø19 | |
- | 3 | 100L | 100 | 520 | 255 | 225 | 650 | 125 | 285 | / | 310 | 345 | Ø19 | |
40/320 | 37 | - | 200L | 125 | 884 | 341 | 225 | 1010 | 125 | 500 | / | 375 | 420 | Ø24 |
30 | - | 200L | 125 | 884 | 341 | 225 | 1010 | 125 | 500 | / | 375 | 420 | Ø24 | |
22 | - | 180M | 125 | 845.5 | 315 | 225 | 970 | 125 | 450 | / | 340 | 380 | Ø19 | |
- | 5.5 | 132S | 125 | 585.5 | 295 | 225 | 710 | 125 | 350 | / | 335 | 375 | Ø19 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | L | L1 | L2 | (L2) | B1 | B2 | ØS | |
KW-2p | KW-4p | |||||||||||||
50/130 | 7.5 | - | 132S | 100 | 570 | 207 | 160 | 670 | 100 | 330 | / | 255 | 290 | Ø19 |
5.5 | - | 132S | 100 | 570 | 207 | 160 | 670 | 100 | 330 | / | 255 | 290 | Ø19 | |
4 | - | 112M | 100 | 480 | 207 | 160 | 580 | 100 | 290 | / | 230 | 265 | Ø19 | |
- | 1.1 | 90S | 100 | 440 | 207 | 160 | 540 | 100 | 250 | / | 230 | 265 | Ø19 | |
50/160 | 15 | - | 160M | 100 | 700 | 255 | 180 | 810 | 110 | 410 | / | 305 | 345 | Ø19 |
11 | - | 160M | 100 | 700 | 255 | 180 | 810 | 110 | 410 | / | 305 | 345 | Ø19 | |
7.5 | - | 132S | 100 | 570 | 235 | 180 | 670 | 100 | 330 | / | 255 | 290 | Ø19 | |
5.5 | - | 132S | 100 | 570 | 235 | 180 | 670 | 100 | 330 | / | 255 | 290 | Ø19 | |
4 | - | 112M | 100 | 480 | 235 | 180 | 580 | 100 | 290 | / | 255 | 290 | Ø19 | |
- | 1.5 | 90L | 100 | 470 | 235 | 180 | 570 | 100 | 250 | / | 255 | 290 | Ø19 | |
50/200 | 18.5 | - | 160L | 100 | 745 | 255 | 200 | 855 | 110 | 440 | / | 305 | 345 | Ø19 |
15 | - | 160M | 100 | 700 | 255 | 200 | 810 | 110 | 410 | / | 305 | 345 | Ø19 | |
11 | - | 160M | 100 | 700 | 255 | 200 | 810 | 110 | 410 | / | 305 | 345 | Ø19 | |
- | 2.2 | 100I | 100 | 520 | 235 | 200 | 620 | 100 | 280 | / | 255 | 290 | Ø19 | |
50/260 | 37 | - | 200L | 100 | 866 | 315 | 225 | 1000 | 125 | 500 | / | 375 | 420 | Ø24 |
30 | - | 200L | 100 | 866 | 315 | 225 | 1000 | 125 | 500 | / | 375 | 420 | Ø24 | |
22 | - | 180M | 100 | 828 | 275 | 225 | 955 | 125 | 440 | / | 335 | 375 | Ø19 | |
18.5 | - | 160L | 100 | 743 | 275 | 225 | 870 | 125 | 440 | / | 310 | 350 | Ø19 | |
- | 5.5 | 132S | 100 | 568 | 255 | 225 | 700 | 125 | 330 | / | 310 | 345 | Ø19 | |
- | 4 | 112M | 100 | 548 | 255 | 225 | 680 | 125 | 300 | / | 310 | 345 | Ø19 | |
- | 3 | 100L | 100 | 518 | 255 | 225 | 650 | 125 | 285 | / | 310 | 345 | Ø19 | |
50/320 | 75 | - | 280S | 125 | 1084 | 460 | 280 | 1210 | 125 | 630 | / | 525 | 575 | Ø28 |
55 | - | 250M | 125 | 1024 | 430 | 280 | 1150 | 125 | 600 | / | 470 | 515 | Ø24 | |
45 | - | 225M | 125 | 919 | 385 | 280 | 1050 | 125 | 530 | / | 415 | 465 | Ø28 | |
- | 11 | 160M | 125 | 715.5 | 340 | 280 | 840 | 125 | 430 | / | 330 | 375 | Ø24 | |
- | 7.5 | 132M | 125 | 620.5 | 340 | 280 | 750 | 125 | 360 | / | 330 | 375 | Ø24 | |
- | 5.5 | 132S | 125 | 585.5 | 340 | 280 | 710 | 125 | 340 | / | 330 | 375 | Ø24 | |
65/130 | 11 | - | 160M | 100 | 700 | 255 | 180 | 820 | 120 | 420 | / | 305 | 345 | Ø19 |
7.5 | - | 132S | 100 | 570 | 235 | 180 | 690 | 115 | 330 | / | 270 | 305 | Ø19 | |
5.5 | - | 132S | 100 | 570 | 235 | 180 | 690 | 115 | 330 | / | 270 | 305 | Ø19 | |
4 | - | 112M | 100 | 480 | 235 | 180 | 600 | 115 | 295 | / | 270 | 305 | Ø19 | |
- | 1.5 | 90L | 100 | 470 | 235 | 180 | 590 | 115 | 260 | / | 270 | 305 | Ø19 | |
65/160 | 18.5 | - | 1601 | 100 | 745 | 255 | 200 | 870 | 120 | 440 | / | 305 | 345 | Ø19 |
15 | - | 160M | 100 | 700 | 255 | 200 | 820 | 120 | 420 | / | 305 | 345 | Ø19 | |
11 | 160M | 100 | 700 | 255 | 200 | 820 | 120 | 420 | / | 305 | 345 | Ø19 | ||
7.5 | 132S | 100 | 570 | 235 | 200 | 690 | 115 | 330 | / | 270 | 305 | Ø19 | ||
- | 2.2 | 100L | 100 | 520 | 235 | 200 | 640 | 115 | 290 | / | 270 | 305 | Ø19 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | L | L1 | L2 | (L2) | B1 | B2 | ØS | |
KW-2p | KW-4p | |||||||||||||
65/200 | 37 | - | 200L | 100 | 870 | 315 | 225 | 1000 | 125 | 500 | / | 375 | 420 | Ø24 |
30 | - | 200L | 100 | 870 | 315 | 225 | 1000 | 125 | 500 | / | 375 | 420 | Ø24 | |
22 | - | 180M | 100 | 832 | 275 | 225 | 955 | 125 | 440 | / | 335 | 375 | Ø19 | |
18.5 | - | 160L | 100 | 747 | 275 | 225 | 870 | 125 | 440 | / | 310 | 350 | Ø19 | |
15 | - | 160M | 100 | 702 | 275 | 225 | 830 | 125 | 415 | / | 310 | 350 | Ø19 | |
- | 7.5 | 132M | 100 | 607 | 255 | 225 | 730 | 125 | 330 | / | 310 | 345 | Ø19 | |
- | 5.5 | 132S | 100 | 572 | 255 | 225 | 700 | 125 | 330 | / | 310 | 345 | Ø19 | |
- | 4 | 112M | 100 | 552 | 255 | 225 | 680 | 125 | 300 | / | 310 | 345 | Ø19 | |
- | 3 | 1001 | 100 | 522 | 255 | 225 | 650 | 125 | 285 | / | 310 | 345 | Ø19 | |
- | 2.2 | 100L | 100 | 522 | 255 | 225 | 650 | 125 | 285 | / | 310 | 345 | Ø19 | |
65/260 | 55 | - | 250M | 100 | 1024 | 396 | 250 | 1150 | 125 | 600 | / | 470 | 515 | Ø24 |
45 | - | 225M | 100 | 919 | 340 | 250 | 1050 | 125 | 530 | / | 420 | 460 | Ø24 | |
37 | - | 200L | 100 | 884 | 315 | 250 | 1020 | 135 | 510 | / | 375 | 420 | Ø24 | |
30 | - | 200L | 100 | 884 | 315 | 250 | 1020 | 135 | 510 | / | 375 | 420 | Ø24 | |
- | 7.5 | 132M | 100 | 620.5 | 295 | 250 | 750 | 130 | 365 | / | 350 | 390 | Ø19 | |
- | 5.5 | 132S | 100 | 585.5 | 295 | 250 | 720 | 130 | 345 | / | 350 | 390 | Ø19 | |
- | 4 | 112M | 100 | 565.5 | 295 | 250 | 700 | 130 | 305 | / | 350 | 390 | Ø19 | |
65/320 | 110 | - | 315S | 125 | 1299 | 500 | 280 | 1430 | 125 | 670 | / | 610 | 660 | Ø28 |
90 | - | 280M | 125 | 1129 | 465 | 280 | 1260 | 125 | 650 | / | 525 | 575 | Ø28 | |
75 | - | 280S | 125 | 1079 | 465 | 280 | 1210 | 125 | 620 | / | 525 | 575 | Ø28 | |
55 | - | 250M | 125 | 1019 | 430 | 280 | 1150 | 125 | 600 | / | 470 | 515 | Ø24 | |
45 | - | 225M | 125 | 914 | 405 | 280 | 1050 | 135 | 530 | / | 420 | 465 | Ø24 | |
37 | - | 200L | 125 | 879 | 405 | 280 | 1020 | 135 | 505 | / | 385 | 430 | Ø24 | |
- | 15 | 160L | 125 | 755.5 | 340 | 280 | 890 | 135 | 450 | / | 385 | 430 | Ø24 | |
- | 11 | 160M | 125 | 710.5 | 340 | 280 | 850 | 135 | 425 | / | 385 | 430 | Ø24 | |
- | 7.5 | 132M | 125 | 615.5 | 340 | 280 | 750 | 135 | 360 | / | 385 | 430 | Ø24 | |
- | 5.5 | 132S | 125 | 580.5 | 340 | 280 | 720 | 135 | 340 | / | 385 | 430 | Ø24 | |
80/160 | 30 | - | 200L | 125 | 868 | 315 | 225 | 1000 | 125 | 500 | / | 375 | 420 | Ø24 |
22 | - | 180M | 125 | 830 | 275 | 225 | 955 | 125 | 440 | / | 335 | 375 | Ø19 | |
18.5 | - | 160L | 125 | 745 | 275 | 225 | 870 | 125 | 440 | / | 310 | 350 | Ø19 | |
15 | - | 160M | 125 | 700 | 275 | 225 | 830 | 125 | 415 | / | 310 | 350 | Ø19 | |
11 | - | 160M | 125 | 700 | 275 | 225 | 830 | 125 | 415 | / | 310 | 350 | Ø19 | |
- | 4 | 112M | 125 | 550 | 255 | 225 | 680 | 125 | 300 | / | 310 | 345 | Ø19 | |
- | 3 | 100L | 125 | 520 | 255 | 225 | 650 | 125 | 285 | / | 310 | 345 | Ø19 | |
80/200 | 45 | - | 225M | 125 | 919 | 340 | 250 | 1050 | 125 | 530 | / | 420 | 460 | Ø24 |
37 | - | 200L | 125 | 884 | 315 | 250 | 1010 | 125 | 510 | / | 375 | 415 | Ø24 | |
30 | - | 200L | 125 | 884 | 315 | 250 | 1010 | 125 | 510 | / | 375 | 415 | Ø24 | |
22 | - | 180M | 125 | 845.5 | 295 | 250 | 970 | 125 | 455 | / | 335 | 380 | Ø24 | |
18.5 | - | 160L | 125 | 760.5 | 295 | 250 | 890 | 125 | 450 | / | 330 | 375 | Ø24 | |
15 | - | 160M | 125 | 715.5 | 295 | 250 | 840 | 125 | 430 | / | 330 | 375 | Ø24 | |
- | 7.5 | 132M | 125 | 620.5 | 275 | 250 | 750 | 125 | 360 | / | 335 | 375 | Ø19 | |
- | 5.5 | 132S | 125 | 585.5 | 275 | 250 | 710 | 125 | 345 | / | 335 | 375 | Ø19 | |
- | 4 | 112M | 125 | 565.5 | 275 | 250 | 690 | 125 | 305 | / | 335 | 375 | Ø19 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | L | L1 | L2 | (L2) | B1 | B2 | ØS | |
KW-2p | KW-4p | |||||||||||||
80/260 | 75 | - | 280S | 125 | 1084 | 440 | 280 | 1210 | 125 | 630 | / | 525 | 575 | Ø28 |
55 | - | 250M | 125 | 1024 | 410 | 280 | 1150 | 125 | 600 | / | 465 | 515 | Ø28 | |
45 | - | 225M | 125 | 919 | 385 | 280 | 1060 | 135 | 530 | / | 415 | 465 | Ø28 | |
37 | - | 200L | 125 | 884 | 360 | 280 | 1020 | 135 | 510 | / | 385 | 430 | Ø24 | |
30 | - | 200L | 125 | 884 | 360 | 280 | 1020 | 135 | 510 | / | 385 | 430 | Ø24 | |
- | 15 | 160L | 125 | 760.5 | 315 | 280 | 890 | 135 | 450 | / | 385 | 430 | Ø24 | |
- | 11 | 160M | 125 | 715.5 | 315 | 280 | 850 | 135 | 430 | / | 385 | 430 | Ø24 | |
- | 7.5 | 132M | 125 | 620.5 | 315 | 280 | 760 | 135 | 360 | / | 385 | 430 | Ø24 | |
- | 5.5 | 132S | 125 | 585.5 | 315 | 280 | 720 | 135 | 345 | / | 385 | 430 | Ø24 | |
80/320 | 132 | - | 315M | 125 | 1414 | 500 | 315 | 1540 | 125 | 500 | 500 | 610 | 660 | Ø28 |
110 | - | 315S | 125 | 1304 | 500 | 315 | 1430 | 125 | 500 | 500 | 610 | 660 | Ø28 | |
90 | - | 280M | 125 | 1134 | 460 | 315 | 1280 | 140 | 650 | / | 525 | 575 | Ø28 | |
75 | - | 280S | 125 | 1084 | 460 | 315 | 1230 | 140 | 630 | / | 525 | 575 | Ø28 | |
55 | - | 250M | 125 | 1024 | 430 | 315 | 1170 | 140 | 600 | / | 470 | 515 | Ø24 | |
45 | - | 225M | 125 | 919 | 405 | 315 | 1060 | 140 | 530 | / | 415 | 460 | Ø24 | |
- | 18.5 | 180M | 125 | 845.5 | 365 | 315 | 985 | 140 | 480 | / | 385 | 430 | Ø24 | |
- | 15 | 160L | 125 | 760.5 | 365 | 315 | 900 | 140 | 450 | / | 385 | 430 | Ø24 | |
- | 11 | 160M | 125 | 715.5 | 365 | 315 | 860 | 140 | 430 | / | 385 | 430 | Ø24 | |
- | 7.5 | 132M | 125 | 620.5 | 365 | 315 | 760 | 140 | 370 | / | 385 | 430 | Ø24 | |
80/400 | - | 30 | 200L | 125 | 908 | 421 | 355 | 1050 | 140 | 530 | / | 425 | 470 | Ø24 |
- | 22 | 180L | 125 | 871 | 421 | 355 | 1010 | 140 | 500 | / | 425 | 470 | Ø24 | |
- | 18.5 | 180M | 125 | 871 | 421 | 355 | 1010 | 140 | 480 | / | 425 | 470 | Ø24 | |
- | 15 | 160L | 125 | 786 | 421 | 355 | 925 | 140 | 480 | / | 425 | 470 | Ø24 | |
100/200 | 75 | - | 280S | 125 | 1084 | 440 | 280 | 1210 | 125 | 630 | / | 525 | 575 | Ø28 |
55 | - | 250M | 125 | 1024 | 396 | 280 | 1150 | 125 | 600 | / | 470 | 515 | Ø24 | |
45 | - | 225M | 125 | 919 | 340 | 280 | 1050 | 125 | 530 | / | 420 | 460 | Ø24 | |
37 | - | 200L | 125 | 884 | 315 | 280 | 1020 | 135 | 510 | / | 375 | 420 | Ø24 | |
30 | - | 200L | 125 | 884 | 315 | 280 | 1020 | 135 | 510 | / | 375 | 420 | Ø24 | |
22 | - | 180M | 125 | 845.5 | 315 | 280 | 980 | 135 | 460 | / | 350 | 390 | Ø24 | |
- | 15 | 160L | 125 | 760.5 | 315 | 280 | 890 | 135 | 450 | 350 | 390 | Ø24 | ||
- | 11 | 160M | 125 | 715.5 | 315 | 280 | 850 | 135 | 430 | / | 350 | 390 | Ø24 | |
- | 7.5 | 132M | 125 | 620.5 | 295 | 280 | 750 | 130 | 365 | / | 350 | 390 | Ø19 | |
- | 5.5 | 132S | 125 | 585.5 | 295 | 280 | 720 | 130 | 345 | / | 350 | 390 | Ø19 | |
- | 4 | 112M | 125 | 565.5 | 295 | 280 | 700 | 130 | 305 | / | 350 | 390 | Ø19 | |
100/260 | 110 | - | 315S | 140 | 1304 | 500 | 280 | 1450 | 140 | 500 | 500 | 610 | 660 | Ø28 |
90 | - | 280M | 140 | 1134 | 460 | 280 | 1280 | 140 | 650 | / | 525 | 575 | Ø28 | |
75 | - | 280S | 140 | 1084 | 460 | 280 | 1230 | 140 | 630 | / | 525 | 575 | Ø28 | |
55 | - | 250M | 140 | 1024 | 430 | 280 | 1170 | 140 | 600 | / | 470 | 515 | Ø24 | |
45 | - | 225M | 140 | 919 | 340 | 280 | 1060 | 140 | 530 | / | 420 | 465 | Ø24 | |
- | 15 | 160L | 140 | 760.5 | 340 | 280 | 900 | 140 | 450 | / | 385 | 430 | Ø24 | |
- | 11 | 160M | 140 | 715.5 | 340 | 280 | 860 | 140 | 430 | / | 385 | 430 | Ø24 | |
- | 7.5 | 132M | 140 | 620.5 | 340 | 280 | 760 | 140 | 365 | / | 385 | 430 | Ø24 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | L | L1 | L2 | (L2) | B1 | B2 | ØS | |
KW-2p | KW-4p | |||||||||||||
100/320 | - | 30 | 200L | 140 | 884 | 365 | 315 | 1030 | 140 | 535 | / | 385 | 430 | Ø24 |
- | 22 | 180L | 140 | 845.5 | 365 | 315 | 990 | 140 | 480 | / | 385 | 430 | Ø24 | |
- | 18.5 | 180M | 140 | 845.5 | 365 | 315 | 985 | 140 | 480 | / | 385 | 430 | Ø24 | |
- | 15 | 160L | 140 | 760.5 | 365 | 315 | 900 | 140 | 450 | / | 385 | 430 | Ø24 | |
- | 11 | 160M | 140 | 715.5 | 365 | 315 | 860 | 140 | 430 | / | 385 | 430 | Ø24 | |
100/400 | - | 55 | 250M | 140 | 1058 | 440 | 355 | 1230 | 165 | 630 | / | 485 | 530 | Ø24 |
- | 45 | 225M | 140 | 988 | 440 | 355 | 1160 | 165 | 600 | / | 485 | 530 | Ø24 | |
- | 37 | 225S | 140 | 958 | 440 | 355 | 1130 | 165 | 580 | / | 485 | 530 | Ø24 | |
- | 30 | 200L | 140 | 918 | 440 | 355 | 1080 | 155 | 545 | / | 485 | 530 | Ø24 | |
- | 22 | 180L | 140 | 881 | 440 | 355 | 1040 | 155 | 510 | / | 485 | 530 | Ø24 | |
- | 18.5 | 180M | 140 | 881 | 440 | 355 | 1040 | 155 | 495 | / | 485 | 530 | Ø24 | |
125/200 | 90 | - | 280M | 140 | 1134 | 460 | 315 | 1280 | 140 | 660 | / | 525 | 575 | Ø28 |
75 | - | 280S | 140 | 1084 | 460 | 315 | 1230 | 140 | 630 | / | 525 | 575 | Ø28 | |
55 | - | 250M | 140 | 1024 | 430 | 315 | 1170 | 140 | 600 | / | 470 | 515 | Ø24 | |
- | 11 | 160M | 140 | 715.5 | 365 | 315 | 860 | 140 | 430 | / | 385 | 430 | Ø24 | |
- | 7.5 | 132M | 140 | 620.5 | 365 | 315 | 760 | 140 | 370 | / | 385 | 430 | Ø24 | |
- | 5.5 | 132S | 140 | 585.5 | 365 | 315 | 730 | 140 | 345 | / | 385 | 430 | Ø24 | |
125/260 | - | 22 | 180L | 140 | 845.5 | 365 | 355 | 990 | 140 | 480 | / | 385 | 430 | Ø24 |
- | 18.5 | 180M | 140 | 845.5 | 365 | 355 | 985 | 140 | 480 | / | 385 | 430 | Ø24 | |
- | 15 | 160L | 140 | 760.5 | 365 | 355 | 900 | 140 | 450 | / | 385 | 430 | Ø24 | |
- | 11 | 160M | 140 | 715.5 | 365 | 355 | 860 | 140 | 430 | / | 385 | 430 | Ø24 | |
125/320 | - | 45 | 225M | 140 | 988 | 440 | 355 | 1160 | 165 | 600 | / | 485 | 530 | Ø24 |
- | 37 | 225S | 140 | 958 | 440 | 355 | 1130 | 165 | 580 | / | 485 | 530 | Ø24 | |
- | 30 | 200L | 140 | 918 | 421 | 355 | 1080 | 155 | 545 | / | 485 | 530 | Ø24 | |
- | 22 | 180L | 140 | 881 | 421 | 355 | 1040 | 155 | 510 | / | 485 | 530 | Ø24 | |
- | 18.5 | 180M | 140 | 881 | 421 | 355 | 1040 | 155 | 495 | / | 485 | 530 | Ø24 | |
125/400 | - | 90 | 280M | 140 | 1168 | 475 | 400 | 1340 | 165 | 690 | / | 525 | 575 | Ø28 |
- | 75 | 280S | 140 | 1118 | 475 | 400 | 1290 | 165 | 660 | / | 525 | 575 | Ø28 | |
- | 55 | 250M | 140 | 1058 | 475 | 400 | 1230 | 165 | 630 | / | 480 | 530 | Ø28 | |
- | 45 | 225M | 140 | 988 | 475 | 400 | 1160 | 165 | 595 | / | 480 | 530 | Ø28 | |
- | 37 | 225S | 140 | 958 | 475 | 400 | 1130 | 165 | 580 | / | 480 | 530 | Ø28 | |
- | 30 | 200L | 140 | 918 | 475 | 400 | 1090 | 165 | 540 | / | 480 | 530 | Ø28 | |
125/500 | - | 110 | 315S | 180 | 1465 | 560 | 500 | 1650 | 180 | 780 | / | 610 | 660 | Ø28 |
- | 90 | 280M | 180 | 1265 | 560 | 500 | 1450 | 180 | 735 | / | 530 | 580 | Ø28 | |
- | 75 | 280S | 180 | 1215 | 560 | 500 | 1400 | 180 | 710 | / | 530 | 580 | Ø28 | |
- | 55 | 250M | 180 | 1155 | 560 | 500 | 1340 | 180 | 680 | / | 530 | 580 | Ø28 | |
150/200 | - | 18.5 | 180M | 160 | 870.5 | 426 | 400 | 1030 | 160 | 480 | / | 535 | 580 | Ø24 |
- | 15 | 160L | 160 | 785.5 | 426 | 400 | 950 | 160 | 480 | / | 535 | 580 | Ø24 | |
- | 11 | 160M | 160 | 740.5 | 426 | 400 | 900 | 160 | 450 | / | 535 | 580 | Ø24 | |
150/260 | - | 37 | 225S | 160 | 960 | 396 | 355 | 1120 | 160 | 585 | / | 435 | 480 | Ø24 |
- | 30 | 200L | 160 | 920 | 396 | 355 | 1080 | 160 | 550 | / | 435 | 480 | Ø24 | |
- | 22 | 180L | 160 | 883 | 396 | 355 | 1050 | 160 | 515 | / | 435 | 480 | Ø24 | |
- | 18.5 | 180M | 160 | 883 | 396 | 355 | 1010 | 160 | 500 | / | 435 | 480 | Ø24 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | L | L1 | L2 | (L2) | B1 | B2 | ØS | |
KW-2p | KW-4p | |||||||||||||
150/320 | - | 75 | 280S | 160 | 1118 | 440 | 400 | 1290 | 165 | 660 | / | 530 | 580 | Ø28 |
- | 55 | 250M | 160 | 1058 | 440 | 400 | 1230 | 165 | 630 | / | 530 | 580 | Ø28 | |
- | 45 | 225M | 160 | 988 | 440 | 400 | 1160 | 165 | 600 | / | 530 | 580 | Ø28 | |
- | 37 | 225S | 160 | 958 | 440 | 400 | 1130 | 165 | 580 | / | 530 | 580 | Ø28 | |
- | 30 | 200L | 160 | 918 | 440 | 400 | 1090 | 165 | 540 | / | 530 | 580 | Ø28 | |
150/400 | - | 132 | 315M | 160 | 1478 | 495 | 450 | 1640 | 160 | 500 | 500 | 610 | 660 | Ø28 |
- | 110 | 315S | 160 | 1368 | 495 | 450 | 1530 | 160 | 500 | 500 | 610 | 660 | Ø28 | |
- | 90 | 280M | 160 | 1168 | 495 | 450 | 1330 | 160 | 690 | / | 530 | 580 | Ø28 | |
- | 75 | 280S | 160 | 1118 | 495 | 450 | 1280 | 160 | 660 | / | 530 | 580 | Ø28 | |
- | 55 | 250M | 160 | 1058 | 495 | 450 | 1220 | 160 | 600 | / | 530 | 580 | Ø28 | |
- | 45 | 225M | 160 | 988 | 495 | 450 | 1150 | 160 | 580 | / | 530 | 580 | Ø28 | |
150/500 | - | 160 | 315L | 180 | 1575 | 560 | 500 | 1760 | 180 | 550 | 550 | 610 | 660 | Ø28 |
- | 132 | 315M | 180 | 1575 | 560 | 500 | 1760 | 180 | 550 | 550 | 610 | 660 | Ø28 | |
- | 110 | 315S | 180 | 1465 | 560 | 500 | 1650 | 180 | 780 | / | 610 | 660 | Ø28 | |
- | 90 | 280M | 180 | 1265 | 560 | 500 | 1450 | 180 | 735 | / | 530 | 580 | Ø28 | |
- | 75 | 280S | 180 | 1215 | 560 | 500 | 1400 | 180 | 710 | / | 530 | 580 | Ø28 | |
200/260 | - | 30 | 200L | 180 | 934 | 440 | 400 | 1120 | 180 | 560 | / | 530 | 580 | Ø28 |
- | 22 | 180L | 180 | 897 | 440 | 400 | 1080 | 180 | 530 | / | 530 | 580 | Ø28 | |
- | 18.5 | 180M | 180 | 897 | 440 | 400 | 1080 | 180 | 530 | / | 530 | 580 | Ø28 | |
200/320 | - | 90 | 280M | 200 | 1215 | 535 | 450 | 1420 | 200 | 730 | / | 530 | 580 | Ø28 |
- | 75 | 280S | 200 | 1165 | 535 | 450 | 1370 | 200 | 710 | / | 530 | 580 | Ø28 | |
- | 55 | 250M | 200 | 1105 | 515 | 450 | 1310 | 200 | 680 | / | 530 | 580 | Ø28 | |
- | 45 | 225M | 200 | 1035 | 515 | 450 | 1240 | 200 | 640 | / | 530 | 580 | Ø28 | |
- | 37 | 225S | 200 | 1005 | 515 | 450 | 1210 | 200 | 630 | / | 530 | 580 | Ø28 | |
- | 30 | 200L | 200 | 965 | 515 | 450 | 1170 | 200 | 590 | / | 530 | 580 | Ø28 | |
- | 22 | 180L | 200 | 928 | 515 | 450 | 1130 | 200 | 565 | / | 530 | 580 | Ø28 | |
200/400 | - | 132 | 315M | 200 | 1525 | 535 | 500 | 1730 | 200 | 550 | 550 | 610 | 660 | Ø28 |
- | 110 | 315S | 200 | 1415 | 535 | 500 | 1620 | 200 | 500 | 500 | 610 | 660 | Ø28 | |
- | 90 | 280M | 200 | 1215 | 535 | 500 | 1420 | 200 | 730 | / | 530 | 580 | Ø28 | |
- | 75 | 280S | 200 | 1165 | 535 | 500 | 1370 | 200 | 710 | / | 530 | 580 | Ø28 | |
200/500 | - | 250 | 355M | 210 | 1780 | 625 | 500 | 1990 | 210 | 550 | 550 | 700 | 750 | Ø28 |
- | 200 | 315L | 210 | 1580 | 625 | 500 | 1790 | 210 | 550 | 550 | 700 | 750 | Ø28 | |
- | 160 | 315L | 210 | 1580 | 625 | 500 | 1790 | 210 | 550 | 550 | 700 | 750 | Ø28 | |
- | 132 | 315M | 210 | 1580 | 625 | 500 | 1790 | 210 | 550 | 550 | 700 | 750 | Ø28 | |
- | 110 | 315S | 210 | 1470 | 625 | 500 | 1680 | 210 | 500 | 500 | 700 | 750 | Ø28 | |
- | 90 | 280M | 210 | 1270 | 580 | 500 | 1480 | 210 | 740 | / | 700 | 750 | Ø28 | |
250/320 | - | 110 | 315S | 200 | 1415 | 535 | 525 | 1620 | 200 | 500 | 500 | 610 | 660 | Ø28 |
- | 90 | 280M | 200 | 1215 | 535 | 525 | 1420 | 200 | 730 | / | 590 | 650 | Ø28 | |
- | 75 | 280S | 200 | 1165 | 535 | 525 | 1370 | 200 | 710 | / | 590 | 650 | Ø28 | |
- | 55 | 250M | 200 | 1105 | 535 | 525 | 1310 | 200 | 680 | / | 590 | 650 | Ø28 |
Электрические данные, размеры (без подложки)
Тип | Власть | Рамка | a | f | h1 | h2 | L | L1 | L2 | (L2) | B1 | B2 | ØS | |
KW-2p | KW-4p | |||||||||||||
250/400 | - | 200 | 315L | 250 | 1575 | 585 | 500 | 1830 | 250 | 550 | 550 | 700 | 755 | Ø28 |
- | 160 | 315L | 250 | 1575 | 585 | 500 | 1830 | 250 | 550 | 550 | 700 | 755 | Ø28 | |
- | 132 | 315M | 250 | 1575 | 585 | 500 | 1830 | 250 | 550 | 550 | 700 | 755 | Ø28 | |
- | 110 | 315S | 250 | 1465 | 585 | 500 | 1720 | 250 | 500 | 500 | 700 | 755 | Ø28 | |
- | 90 | 280M | 250 | 1265 | 585 | 500 | 1520 | 250 | 780 | / | 700 | 755 | Ø28 | |
- | 75 | 280S | 250 | 1215 | 585 | 500 | 1470 | 250 | 760 | / | 700 | 755 | Ø28 | |
250/500 | - | 315 | 355L | 240 | 1780 | 650 | 545 | 2020 | 240 | 550 | 550 | 720 | 775 | Ø28 |
- | 250 | 355M | 240 | 1780 | 650 | 545 | 2020 | 240 | 550 | 550 | 720 | 775 | Ø28 | |
- | 200 | 315L | 240 | 1580 | 650 | 545 | 1820 | 240 | 550 | 550 | 720 | 775 | Ø28 | |
- | 160 | 315L | 240 | 1580 | 650 | 545 | 1820 | 240 | 550 | 550 | 720 | 775 | Ø28 | |
300/320 | - | 160 | 315L | 260 | 1580 | 605 | 560 | 1840 | 260 | 550 | 550 | 725 | 780 | Ø28 |
- | 132 | 315M | 260 | 1580 | 605 | 560 | 1840 | 260 | 550 | 550 | 725 | 780 | Ø28 | |
- | 110 | 315S | 260 | 1470 | 605 | 560 | 1730 | 260 | 500 | 500 | 725 | 780 | Ø28 | |
- | 90 | 280M | 260 | 1300 | 580 | 560 | 1560 | 260 | 820 | 820 | 725 | 780 | Ø28 | |
300/400 | - | 250 | 355M | 280 | 1780 | 725 | 600 | 2060 | 280 | 550 | 550 | 780 | 835 | Ø28 |
- | 200 | 315L | 280 | 1580 | 725 | 600 | 1860 | 280 | 550 | 550 | 780 | 835 | Ø28 | |
- | 160 | 315L | 280 | 1580 | 725 | 600 | 1860 | 280 | 550 | 550 | 780 | 835 | Ø28 | |
- | 132 | 315M | 280 | 1580 | 725 | 600 | 1860 | 280 | 550 | 550 | 780 | 835 | Ø28 | |
- | 110 | 315S | 280 | 1470 | 725 | 600 | 1750 | 280 | 550 | 550 | 780 | 835 | Ø28 |
