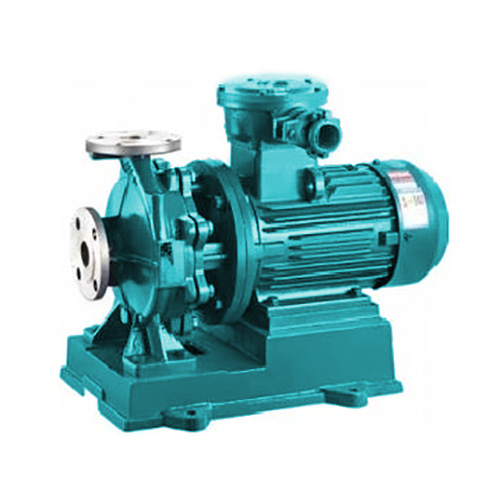

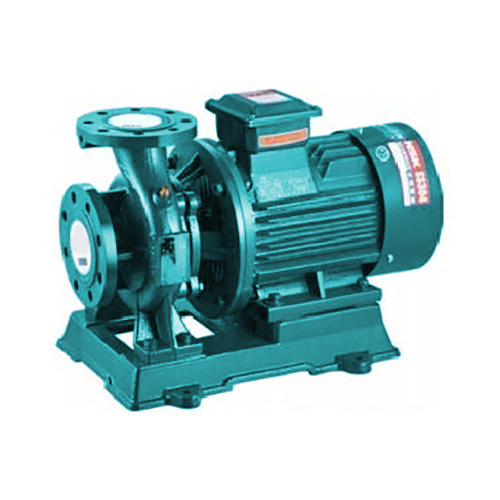

IRG ISW ISWB Трубопроводный НасосУсловия использования / Used Conditions:1. Максимальное давление насосной системы составляет 1,6 Мпа, т.е. давление на входе насоса + напор насоса 1,6 Мпа. (При заказе, пожалуйста, укажите рабочее давление системы, рабочее давление насосной системы более 1,6 МПа, пр......
1. Максимальное давление насосной системы составляет 1,6 Мпа, т.е. давление на входе насоса + напор насоса 1,6 Мпа. (При заказе, пожалуйста, укажите рабочее давление системы, рабочее давление насосной системы более 1,6 МПа, при заказе следует предъявить отдельно. Перетекающая и соединительная части насоса при изготовлении изготовлены из чугуна.)
2. Применимая среда: твердое нерастворимое вещество с объемным содержанием не более 0,1% на единицу объема и размером частиц не более 0,2 мм (среда с мелкими частицами должна быть износостойкой механической герметичности, укажите при заказе).
3. Температура окружающей среды не превышает 40°C, относительная температура не превышает 95°C, высота над уровнем моря не превышает 1000m.
ИРГ 50 - 160 - 3

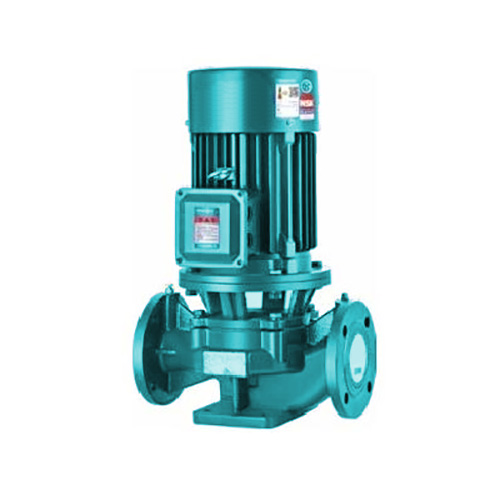

① IRG: вертикальный трубопроводный насос
② 50: Калибр (мм)
③ 160: диаметр крыльчатки (мм)
④ 3: Мощность (kw)
Тип | Поток Q |
напор m |
Эффективность (%) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
обязательный запас кавитации (m) |
Установка вертикальной записи | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | |||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | |||||||
25-125 |
2.8 4 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.3 | 430 | 275 | 70 | 80 | 50 | 320 | 180 | 90 | 405 | 445 | 210 | 260 | φ115 | φ85 | 4-φ16 | SD41-0.5 | 20 |
25-125A |
2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 |
27 35 34 |
2900 | 0.75 | 2.3 | 430 | 275 | 70 | 80 | 50 | 320 | 180 | 90 | 405 | 445 | 210 | 260 | φ115 | φ85 | 4-φ16 | SD41-0.5 | 20 |
25-160 |
2.8 4 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.3 | 455 | 320 | 75 | 100 | 60 | 320 | 180 | 90 | 440 | 470 | 250 | 300 | φ115 | φ85 | 4-φ16 | SD41-0.5 | 20 |
25-160A |
2.6 3.7 4.9 |
0.72 1.03 1.36 |
29 28 26 |
22 31 32 |
2900 | 1.1 | 2.3 | 440 | 320 | 75 | 100 | 60 | 320 | 180 | 90 | 440 | 455 | 250 | 300 | φ115 | φ85 | 4-φ16 | SD41-0.5 | 20 |
32-125 |
3.5 5 6.5 |
0.97 1.39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0.75 | 2.3 | 445 | 270 | 75 | 100 | 60 | 320 | 180 | 90 | 440 | 455 | 250 | 310 | φ140 | φ100 | 4-φ16 | SD41-0.5 | 20 |
32-125A |
3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
38 42 40 |
2900 | 0.75 | 2.3 | 445 | 270 | 75 | 100 | 60 | 320 | 180 | 90 | 440 | 455 | 250 | 310 | φ140 | φ100 | 4-φ16 | SD41-0.5 | 20 |
Тип | Поток Q |
напор m |
Эффективность (%) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
обязательный запас кавитации (m) |
Установка вертикальной записи | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | |||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | |||||||
40-100 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.75 | 2.3 | 410 | 270 | 85 | 120 | 70 | 260 | 145 | 95 | 405 | 460 | 260 | 125 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-100A |
3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
45 52 50 |
2900 | 0.75 | 2.3 | 410 | 270 | 85 | 120 | 70 | 260 | 145 | 95 | 405 | 460 | 260 | 125 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-125 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 | 1.1 | 2.3 | 410 | 285 | 85 | 120 | 70 | 305 | 165 | 80 | 405 | 445 | 210 | 260 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-125A |
3.9 5.6 7.4 |
1.08 1.56 2.06 |
17.6 16 14.4 |
40 45 41 |
2900 | 0.75 | 2.3 | 410 | 285 | 85 | 120 | 70 | 305 | 165 | 80 | 405 | 445 | 210 | 260 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-160 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
33 32 30 |
35 40 40 |
2900 | 2.2 | 2.3 | 445 | 325 | 80 | 120 | 70 | 375 | 210 | 85 | 455 | 489 | 250 | 310 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-160A |
4.1 5.9 7.8 |
1.44 1.64 2.17 |
29 28 26.3 |
34 39 39 |
2900 | 1.5 | 2.3 | 420 | 325 | 80 | 120 | 70 | 375 | 210 | 85 | 455 | 465 | 250 | 310 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-160B |
3.8 5.5 7.2 |
1.06 1.53 2.0 |
25.5 24 225 |
34 38 37 |
2900 | 1.1 | 2.3 | 405 | 325 | 80 | 120 | 70 | 370 | 205 | 85 | 455 | 450 | 210 | 260 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
Тип | Поток Q |
напор m |
Эффективность (% ) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
Обязательная кавитация Остаток (m) |
Установка вертикальных насосов | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | |||||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | |||||||||
40-200 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
51 50 48 |
26 33 32 |
2900 | 4 | 2.3 | 525 | 345 | 70 | 130 | 80 | 405 | 230 | 85 | 490 | 560 | 300 | 350 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | ||
40-200A |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
45 44 42 |
26 31 30 |
2900 | 3 | 2.3 | 495 | 345 | 70 | 130 | 80 | 405 | 230 | 85 | 490 | 530 | 300 | 350 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | ||
40-200B |
3.7 5.3 7.0 |
1.08 1.47 1.94 |
38 36 34.5 |
23 29 24 |
2900 | 2.2 | 2.3 | 470 | 345 | 90 | 130 | 80 | 395 | 220 | 85 | 455 | 505 | 280 | 310 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | ||
40-250 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
82 80 75 |
24 28 28 |
2900 | 7.5 | 2.3 | 580 | 405 | 100 | 130 | 80 | 455 | 255 | 80 | 540 | 625 | 340 | 380 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | ||
40-250A |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
72 70 65 |
24 28 27 |
2900 | 5.5 | 2.3 | 580 | 405 | 100 | 130 | 80 | 455 | 255 | 80 | 540 | 625 | 340 | 380 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | ||
40-250B |
3.8 5.5 7.0 |
1.06 1.53 1.94 |
61.5 60 56 |
23 27 26 |
2900 | 4 | 2.3 | 535 | 405 | 100 | 130 | 80 | 455 | 255 | 80 | 540 | 570 | 340 | 380 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | ||
40-100(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.2 12.5 11.3 |
55 62 60 |
2900 | 1.1 | 2.3 | 420 | 300 | 95 | 120 | 70 | 290 | 145 | 80 | 405 | 470 | 210 | 260 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
Тип | Поток Q |
напор m |
Эффективность (%) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
обязательный запас кавитации (m) |
Установка вертикальной записи | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | ||||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | ||||||||
40-100(I)A |
8 11 14.5 |
2.22 3.05 4.06 |
10.6 10 9 |
52 60 56 |
2900 | 0.75 | 2.3 | 420 | 300 | 95 | 120 | 70 | 290 | 145 | 80 | 405 | 470 | 210 | 260 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | |
40-125(I) |
8.8 12.6 16.3 |
2.44 3.47 4.53 |
21.2 20 17.8 |
49 58 57 |
2900 | 1.5 | 2.3 | 430 | 305 | 90 | 120 | 70 | 320 | 170 | 90 | 440 | 480 | 250 | 300 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | |
40-125(I)A |
8 11 14.5 |
2.22 3.05 4.03 |
17 16 14 |
47 57 54 |
2900 | 1.1 | 2.3 | 415 | 305 | 90 | 120 | 70 | 315 | 165 | 90 | 440 | 465 | 210 | 260 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | |
40-160(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
45 52 52 |
2900 | 3.0 | 2.3 | 505 | 325 | 100 | 130 | 80 | 380 | 220 | 85 | 485 | 540 | 280 | 320 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | |
40-160(I)A |
8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
44 41 50 |
2900 | 2.2 | 2.3 | 465 | 325 | 100 | 130 | 80 | 380 | 220 | 85 | 455 | 495 | 280 | 310 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 | |
40-160(I)B |
7.8 10.4 13.5 |
2.38 2.89 3.75 |
23 22 20.5 |
44 49 47 |
2900 | 1.5 | 2.3 | 440 | 325 | 100 | 130 | 80 | 380 | 220 | 85 | 455 | 495 | 280 | 310 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
Тип | Поток Q |
напор m |
Эффективность (%) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
обязательный запас кавитации (m) |
Установка вертикальной записи | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | |||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | |||||||
40-200(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
51.2 50 48 |
38 46 46 |
2900 | 5.5 | 2.3 | 580 | 345 | 95 | 130 | 80 | 400 | 220 | 100 | 535 | 590 | 340 | 340 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-200(I)A |
8.3 11.7 15.3 |
2.31 3.25 4.25 |
45 44 42 |
37 45 45 |
2900 | 4 | 2.3 | 530 | 345 | 95 | 130 | 80 | 400 | 220 | 100 | 490 | 580 | 300 | 340 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-200(I)B |
7.5 10.6 13.8 |
2.08 2.94 3.83 |
37 36 34 |
35 44 42 |
2900 | 3 | 2.3 | 500 | 345 | 95 | 130 | 80 | 410 | 230 | 100 | 490 | 550 | 300 | 340 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-250(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
81.2 80 77.5 |
31 38 40 |
2900 | 11 | 2.3 | 675 | 440 | 100 | 160 | 100 | 495 | 270 | 100 | 640 | 735 | 430 | 430 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-250(I)A |
8.2 11.6 15.2 |
2.28 3.22 4.22 |
71 70 68 |
28 38 39 |
2900 | 7.5 | 2.3 | 585 | 440 | 100 | 160 | 100 | 480 | 255 | 100 | 540 | 645 | 340 | 380 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
40-250(I)B |
7.6 10.8 14 |
2.11 3 3.89 |
61.4 60 58 |
28 37 37 |
2900 | 7.5 | 2.3 | 585 | 440 | 100 | 160 | 100 | 480 | 255 | 100 | 540 | 645 | 340 | 380 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
Тип | Поток Q |
напор m |
Эффективность (%) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
обязательный запас кавитации (m) |
Установка вертикальной записи | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | |||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | |||||||
40-250(I)C |
7.1 10 13.1 |
1.97 2.78 3.64 |
53.2 52 50.4 |
26 36 35 |
2900 | 5.5 | 2.3 | 585 | 440 | 100 | 160 | 100 | 480 | 255 | 100 | 540 | 645 | 340 | 380 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 20 |
50-100 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.6 12.5 11.3 |
55 62 60 |
2900 | 1.1 | 2.3 | 420 | 300 | 95 | 120 | 70 | 290 | 145 | 80 | 405 | 470 | 210 | 260 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-100A |
8 11 14.5 |
2.22 3.05 4.03 |
11 10 9 |
52 60 56 |
2900 | 0.75 | 2.3 | 420 | 300 | 95 | 120 | 70 | 290 | 145 | 80 | 405 | 470 | 210 | 260 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-125 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
21.5 20 17.8 |
49 58 57 |
2900 | 1.5 | 2.3 | 430 | 305 | 90 | 120 | 70 | 320 | 170 | 90 | 440 | 480 | 250 | 300 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-125A |
8 11 14.5 |
2.22 3.05 4.03 |
17 16 14 |
47 57 54 |
2900 | 1.1 | 2.3 | 415 | 305 | 90 | 120 | 70 | 315 | 165 | 90 | 405 | 465 | 210 | 260 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-160 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
45 52 51 |
2900 | 3 | 2.3 | 505 | 325 | 100 | 130 | 80 | 385 | 220 | 85 | 485 | 535 | 280 | 320 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-160A |
8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
44 51 50 |
2900 | 2.2 | 2.3 | 465 | 325 | 100 | 130 | 80 | 385 | 220 | 85 | 455 | 495 | 280 | 310 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
Тип | Поток Q |
напор m |
Эффективность (%) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
обязательный запас кавитации (m) |
Установка вертикальной записи | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | |||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | |||||||
50-160B |
7.3 10.4 13.5 |
2.38 2.89 2.75 |
23 22 20.5 |
42 49 47 |
2900 | 1.5 | 2.3 | 440 | 325 | 100 | 130 | 80 | 385 | 220 | 85 | 455 | 470 | 280 | 310 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-200 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
52 45 45 |
38 46 46 |
2900 | 5.5 | 2.3 | 580 | 345 | 95 | 130 | 80 | 400 | 220 | 85 | 535 | 635 | 340 | 340 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-200A |
8.3 11.7 15.3 |
2.31 3.25 4.25 |
45.8 44 42 |
37 45 45 |
2900 | 4 | 2.3 | 530 | 345 | 95 | 130 | 80 | 400 | 220 | 85 | 490 | 580 | 300 | 340 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-200B |
7.5 10.6 13.8 |
2.08 2.94 3.83 |
37 36 34 |
35 44 42 |
2900 | 3 | 2.3 | 500 | 345 | 100 | 130 | 80 | 400 | 220 | 85 | 490 | 555 | 300 | 340 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-250 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
82 80 77.5 |
29 25 40 |
2900 | 11 | 2.3 | 685 | 445 | 110 | 160 | 100 | 495 | 270 | 100 | 640 | 735 | 430 | 430 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-250A |
8.2 11.6 15.2 |
2.28 3.22 4.22 |
71.5 70 68 |
28 38 39 |
2900 | 7.5 | 2.3 | 595 | 445 | 110 | 160 | 100 | 480 | 255 | 100 | 540 | 645 | 340 | 380 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
Тип | Поток Q |
напор m |
Эффективность (%) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
обязательный запас кавитации (m) |
Установка вертикальной записи | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | |||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | |||||||
50-250B |
7.6 10.8 14 |
2.11 3 3.89 |
61.4 60 58 |
28 37 37 |
2900 | 7.5 | 2.3 | 595 | 445 | 110 | 160 | 100 | 480 | 255 | 100 | 540 | 645 | 340 | 380 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-250C |
7.1 10 13.1 |
1.97 2.78 3.64 |
53.2 52 50.4 |
26 36 35 |
2900 | 5.5 | 2.3 | 595 | 445 | 110 | 160 | 100 | 480 | 255 | 100 | 540 | 645 | 340 | 380 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-100(I) |
17.5 25 |
4.86 6.94 |
13.7 12.5 |
67 69 |
2900 | 1.5 | 2.5 | 440 | 320 | 100 | 160 | 100 | 370 | 210 | 95 | 440 | 510 | 300 | 350 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-100(I)A |
15.6 22.3 29 |
4.3 6.19 8.1 |
11 10 8.4 |
65 67 68 |
2900 | 1.1 | 2.5 | 425 | 320 | 100 | 160 | 100 | 370 | 210 | 95 | 440 | 470 | 250 | 300 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-125(I) |
17.5 25 32.5 |
4.86 6.94 9.03 |
21.5 20 18 |
60 68 67 |
2900 | 3 | 2.5 | 480 | 345 | 105 | 160 | 100 | 365 | 220 | 105 | 455 | 555 | 280 | 310 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-125(I)A |
15.6 22.3 |
4.33 6.19 |
17 16 |
58 66 |
2900 | 2.2 | 2.5 | 480 | 345 | 105 | 160 | 100 | 365 | 220 | 105 | 455 | 515 | 280 | 310 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-160(I) |
17.5 25 32.5 |
4.86 6.94 9.03 |
34.4 32 27.5 |
54 63 60 |
2900 | 4 | 2.5 | 540 | 365 | 105 | 160 | 100 | 405 | 230 | 80 | 505 | 665 | 280 | 350 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
Тип | Поток Q |
напор m |
Эффективность (%) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
обязательный запас кавитации (m) |
Установка вертикальной записи | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | |||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | |||||||
50-160(I)A |
16.4 23.4 30.4 |
4.56 6.5 8.44 |
30 28 24 |
54 52 59 |
2900 | 4 | 2.3 | 540 | 365 | 105 | 160 | 100 | 405 | 230 | 80 | 505 | 665 | 300 | 350 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-160(I)B |
15 21.6 28 |
4.17 6 7.78 |
26 24 20.6 |
49 58 54 |
2900 | 3 | 2.3 | 510 | 365 | 105 | 160 | 100 | 405 | 230 | 85 | 505 | 640 | 300 | 350 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-200(I) |
17.5 25 32.5 |
4.86 6.94 9.03 |
52.7 50 45.5 |
49 58 59 |
2900 | 7.5 | 2.3 | 595 | 390 | 105 | 160 | 100 | 405 | 220 | 100 | 535 | 640 | 340 | 340 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-200(I)A |
16.4 23.5 30.5 |
4.56 6.53 8.47 |
46.4 44 40 |
48 57 58 |
2900 | 7.5 | 2.3 | 595 | 390 | 105 | 160 | 100 | 405 | 220 | 100 | 535 | 640 | 340 | 340 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-200(I)B |
15.2 21.8 28.3 |
4.22 6.06 7.86 |
40 38 34.5 |
45 55 55 |
2900 | 5.5 | 2.3 | 595 | 390 | 105 | 160 | 100 | 405 | 220 | 100 | 535 | 640 | 340 | 340 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-250(I) |
17.5 25 32.5 |
4.86 6.94 9.03 |
82 80 76.5 |
39 50 52 |
2900 | 15 | 2.3 | 695 | 485 | 120 | 180 | 120 | 515 | 270 | 105 | 695 | 740 | 430 | 440 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-250(I)A |
16.4 23.4 30.5 |
4.56 6.5 8.47 |
71.5 70 67 |
39 50 52 |
2900 | 11 | 2.3 | 695 | 485 | 120 | 180 | 120 | 515 | 270 | 105 | 695 | 740 | 430 | 440 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
Тип | Поток Q |
напор m |
Эффективность (%) |
Синхронизация Скорость вращения r/min |
Электродвигатель Мощность KW |
обязательный запас кавитации (m) |
Установка вертикальной записи | Размер горизонтального насоса | Размер фланца | Виброизоляция | H1 | |||||||||||||
m³/h | L/S | H | L | h | B | C | H | h | a | L1 | L | L2 | B1 | D | D1 | n-d | Спецификация | |||||||
50-250(I)B |
15 21.6 28 |
4.17 6 7.78 |
61 60 57.4 |
38 49 54 |
2900 | 11 | 2.3 | 695 | 485 | 120 | 180 | 120 | 515 | 270 | 105 | 695 | 740 | 430 | 440 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-315(I) |
17.5 25 32.5 |
4.86 6.94 9.03 |
128 125 122 |
30 40 44 |
2900 | 30 | 2.5 | 865 | 550 | 130 | 180 | 120 | 565 | 290 | 130 | 740 | 930 | 405 | 460 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-315(I)A |
16.6 23.7 31 |
4.61 6.58 8.6 |
115 113 110 |
30 40 44 |
2900 | 22 | 2.5 | 785 | 550 | 130 | 180 | 120 | 565 | 290 | 130 | 740 | 850 | 405 | 460 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-315(I)B |
15.7 22.5 29.2 |
4.36 6.25 8 |
103 101 98 |
30 39 42 |
2900 | 18.5 | 2.5 | 785 | 550 | 130 | 180 | 120 | 565 | 290 | 130 | 740 | 850 | 405 | 460 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
50-315(I)C |
14.4 20.6 26.8 |
4 5.72 7.44 |
86 85 83 |
38 46 40 |
2900 | 15 | 2.5 | 705 | 550 | 130 | 180 | 120 | 565 | 290 | 130 | 740 | 770 | 405 | 460 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
65-100 |
17.5 25 32.5 |
4.86 6.94 9.03 |
13.7 12.5 10.5 |
67 69 69 |
2900 | 1.5 | 2.5 | 495 | 325 | 95 | 160 | 100 | 380 | 220 | 95 | 455 | 510 | 280 | 310 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 20 |
