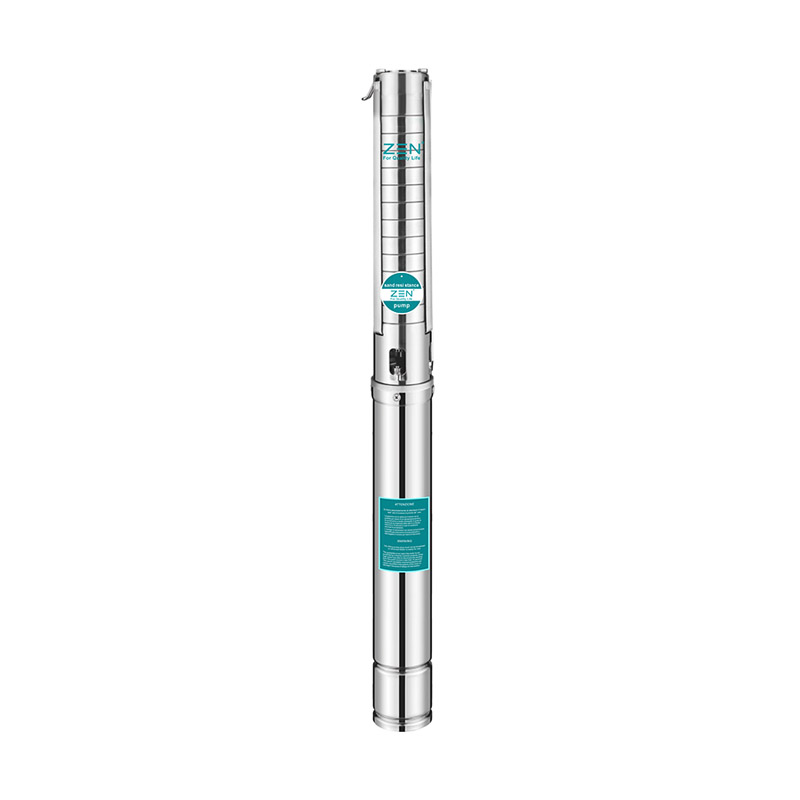

Бренд ZΞN является крупным производителем и поставщиком 4SP Погружной Насос Для Глубоких Скважин в Китае. Идентификатор * 4SP * 4: диаметр скважины: 100 мм (4 ") * SP: погружные насосы серии QJ * М: однофазный двигатель (трехфазный без М) * 2: Вместимость (м³ / ч) * 06: Сцена * 0.37: Мощность двигателя (KW)
1. Для подачи воды из колодцев или водохранилищ.
2. Для бытового, гражданского и промышленного применения.
3. Для использования сада и орошения.
1. Максимальная температура жидкости может достигать + 35°С.
2. Максимальное содержание песка: 0.25%.
3. Максимальная глубина погружения: 100m.
4. Минимальный диаметр скважины: 4".
1. Электрический двигатель с многократной обмоткой или полностью закрытым экраном
2. Трехфазный: 380V - 415V / 50Hz
3. Однофазный: 220V - 240V / 50Hz
4. Оборудована коробкой управления запуском или цифровой автоматической коробкой управления
5. Насосы спроектированы с использованием напряжения обсадной колонны
6. Стандарты размера NEMA
1. Специальное механическое уплотнение
2. Другие напряжения или частоты 60 Гц
Модель | P2 | Доставка n = 2850 rpm | ||||||||||||
1~220v/240v | 3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 8 | 17 | 25 | 30 | 34 | 42 | 50 | 58 | 67 |
0 | 0.5 | 1 | 1.5 | 1.8 | 2 | 2.5 | 3 | 3.5 | 4 | |||||
4SPM206-0.37 | 4SP206-0.37 | 0.37 | 0.5 | H(m) | 37 | 34 | 32 | 30 | 28 | 24 | 20 | 13 | 9 | 2 |
4SPM209-0.37 | 4SP209-0.37 | 0.37 | 0.5 | 55 | 51 | 48 | 45 | 41 | 36 | 30 | 19 | 13 | 2 | |
4SPM213-0.55 | 4SP213-0.55 | 0.55 | 0.75 | 79 | 74 | 69 | 65 | 60 | 52 | 43 | 27 | 19 | 2 | |
4SPM218-0.75 | 4SP218-0.75 | 0.75 | 1.0 | 110 | 102 | 95 | 90 | 83 | 72 | 59 | 38 | 26 | 3 | |
4SPM223-1.1 | 4SP223-1.1 | 1.1 | 1.5 | 140 | 130 | 122 | 115 | 106 | 92 | 76 | 48 | 33 | 3 | |
4SPM228-1.5 | 4SP228-1.5 | 1.5 | 2.0 | 171 | 159 | 148 | 140 | 129 | 112 | 92 | 59 | 41 | 4 | |
4SPM233-1.5 | 4SP233-1.5 | 1.5 | 2.0 | 201 | 187 | 175 | 165 | 152 | 132 | 109 | 69 | 48 | 5 | |
4SPM240-2.2 | 4SP240-2.2 | 2.2 | 3.0 | 244 | 227 | 212 | 200 | 184 | 160 | 132 | 84 | 58 | 6 | |
4SPM248-2.2 | 4SP248-2.2 | 2.2 | 3.0 | 293 | 272 | 254 | 240 | 221 | 192 | 158 | 101 | 70 | 7 | |
4SP255-3.0 | 3.0 | 4.0 | 336 | 312 | 292 | 275 | 253 | 220 | 182 | 116 | 80 | 8 |
Модель | P2 | Доставка n = 2850 rpm | |||||||||||||
1~220v/240v | 3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 8 | 17 | 25 | 33 | 42 | 50 | 58 | 66 | 75 | 86 |
0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5.2 | |||||
4SPM306-0.37 | 4SP306-0.37 | 0.37 | 0.5 | H(m) | 36 | 34 | 33 | 32 | 30 | 28 | 26 | 22 | 18 | 12 | 1 |
4SPM309-0.55 | 4SP309-0.55 | 0.55 | 0.75 | 54 | 51 | 49 | 47 | 45 | 42 | 39 | 34 | 27 | 18 | 2 | |
4SPM312-0.75 | 4SP312-0.75 | 0.75 | 1.0 | 72 | 68 | 66 | 63 | 60 | 56 | 52 | 44 | 36 | 24 | 2 | |
4SPM315-1.1 | 4SP315-1.1 | 1.1 | 1.5 | 90 | 86 | 82 | 79 | 75 | 71 | 65 | 56 | 45 | 30 | 3 | |
4SPM322-1.5 | 4SP322-1.5 | 1.5 | 2.0 | 132 | 125 | 121 | 116 | 110 | 103 | 95 | 82 | 66 | 44 | 4 | |
4SPM332-2.2 | 4SP332-2.2 | 2.2 | 3.0 | 192 | 182 | 176 | 169 | 160 | 150 | 138 | 119 | 96 | 64 | 6 | |
4SP344-3.0 | 3.0 | 4.0 | 264 | 250 | 242 | 232 | 220 | 207 | 190 | 164 | 132 | 88 | 9 | ||
4SP358-4.0 | 4.0 | 5.5 | 348 | 330 | 319 | 306 | 290 | 272 | 250 | 216 | 174 | 116 | 12 |
Модель | P2 | Доставка n = 2850 rpm | ||||||||||||
1~220v/240v | 3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 34 | 50 | 67 | 75 | 83 | 92 | 100 | 117 | 133 |
0 | 2 | 3 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | |||||
4SPM504-0.37 | 4SP504-0.37 | 0.37 | 0.5 | H(m) | 25 | 23 | 21 | 20 | 17 | 16 | 14 | 12 | 8 | 2 |
4SPM506-0.55 | 4SP506-0.55 | 0.55 | 0.75 | 38 | 35 | 32 | 30 | 26 | 24 | 21 | 18 | 12 | 2 | |
4SPM508-0.75 | 4SP508-0.75 | 0.75 | 1.0 | 50 | 46 | 42 | 40 | 34 | 32 | 28 | 24 | 16 | 3 | |
4SPM512-1.1 | 4SP512-1.1 | 1.1 | 1.5 | 75 | 69 | 63 | 60 | 52 | 48 | 42 | 36 | 24 | 3 | |
4SPM517-1.5 | 4SP517-1.5 | 1.5 | 2.0 | 106 | 98 | 89 | 85 | 73 | 68 | 60 | 51 | 34 | 4 | |
4SPM522-2.2 | 4SP522-2.2 | 2.2 | 3.0 | 138 | 127 | 116 | 110 | 95 | 88 | 77 | 66 | 44 | 5 | |
4SPM525-2.2 | 4SP525-2.2 | 2.2 | 3.0 | 156 | 144 | 131 | 125 | 108 | 100 | 88 | 75 | 50 | 6 | |
4SP533-3.0 | 3.0 | 4.0 | 206 | 190 | 173 | 165 | 142 | 132 | 116 | 99 | 66 | 7 | ||
4SP538-4.0 | 4.0 | 5.5 | 238 | 219 | 200 | 190 | 163 | 152 | 133 | 114 | 76 | 8 | ||
4SP540-4.0 | 4.0 | 5.5 | 250 | 230 | 210 | 200 | 172 | 160 | 140 | 120 | 80 | 9 | ||
4SP552-5.5 | 5.5 | 7.5 | 325 | 299 | 273 | 260 | 224 | 208 | 182 | 156 | 104 | 11 |
Модель | P2 | Доставка n = 2850 rpm | ||||||||||||
1~220v/240v | 3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 83 | 100 | 117 | 133 | 150 | 167 | 183 | 200 | 208 |
0 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 12.5 | |||||
4SPM805-0.75 | 4SP805-0.75 | 0.75 | 1.0 | H(m) | 31 | 27 | 25 | 23 | 21 | 19 | 15 | 13 | 9 | 1 |
4SPM807-1.1 | 4SP807-1.1 | 1.1 | 1.5 | 43 | 38 | 35 | 32 | 29 | 27 | 21 | 18 | 13 | 1 | |
4SPM810-1.5 | 4SP810-1.5 | 1.5 | 2.0 | 61 | 54 | 50 | 46 | 42 | 38 | 30 | 25 | 19 | 2 | |
4SPM812-2.2 | 4SP812-2.2 | 2.2 | 3.0 | 73 | 65 | 60 | 55 | 50 | 46 | 36 | 30 | 23 | 3 | |
4SPM814-2.2 | 4SP814-2.2 | 2.2 | 3.0 | 85 | 76 | 70 | 64 | 59 | 53 | 42 | 35 | 27 | 3 | |
4SP818-3.0 | 3.0 | 4.0 | 110 | 97 | 90 | 83 | 76 | 68 | 54 | 45 | 35 | 4 | ||
4SP821-4.0 | 4.0 | 5.5 | 128 | 113 | 105 | 97 | 88 | 80 | 63 | 53 | 40 | 5 | ||
4SP824-4.0 | 4.0 | 5.5 | 146 | 130 | 120 | 110 | 101 | 91 | 72 | 60 | 46 | 6 | ||
4SP830-5.5 | 5.5 | 7.5 | 183 | 162 | 150 | 138 | 126 | 114 | 90 | 75 | 58 | 7 | ||
4SP835-5.5 | 5.5 | 7.5 | 214 | 189 | 175 | 161 | 147 | 133 | 105 | 88 | 67 | 8 | ||
4SP840-7.5 | 7.5 | 10 | 244 | 216 | 200 | 184 | 168 | 152 | 120 | 100 | 77 | 9 | ||
4SP844-7.5 | 7.5 | 10 | 268 | 238 | 220 | 202 | 185 | 167 | 132 | 110 | 85 | 10 |
Модель | P2 | Доставка n = 2850 rpm | |||||||||||||
1~220v/240v | 3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 33 | 66 | 100 | 133 | 167 | 200 | 233 | 267 | 300 | 367 |
0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 22 | |||||
4SPM1405-1.5 | 4SP1405-1.5 | 1.5 | 2.0 | H(m) | 34 | 33 | 31 | 30 | 29 | 28 | 26 | 22 | 18 | 13 | 1 |
4SPM1407-2.2 | 4SP1407-2.2 | 2.2 | 3.0 | 48 | 46 | 43 | 42 | 40 | 39 | 36 | 30 | 25 | 18 | 2 | |
4SP1410-3.0 | 3.0 | 4.0 | 68 | 65 | 62 | 60 | 58 | 55 | 51 | 43 | 35 | 26 | 3 | ||
4SP1413-4.0 | 4.0 | 5.5 | 88 | 85 | 81 | 78 | 75 | 72 | 66 | 56 | 46 | 34 | 3 | ||
4SP1417-5.5 | 5.5 | 7.5 | 116 | 111 | 105 | 102 | 98 | 94 | 87 | 73 | 60 | 44 | 4 | ||
4SP1421-7.5 | 7.5 | 10 | 143 | 137 | 130 | 126 | 121 | 116 | 107 | 90 | 74 | 55 | 5 |
Шкала парашютистов | |||||
Модель | A | B | C | D | E |
4SPM206-0.37 | 560 | 282 | 278 | 1¼"-1½" | φ95 |
4SPM209-0.37 | 633 | 292 | 341 | 1¼"-1½" | φ95 |
4SPM213-0.55 | 737 | 312 | 425 | 1¼"-1½" | φ95 |
4SPM218-0.75 | 867 | 332 | 535 | 1¼"-1½" | φ95 |
4SPM223-1.1 | 1047 | 412 | 635 | 1¼"-1½" | φ95 |
4SPM228-1.5 | 1162 | 422 | 740 | 1¼"-1½" | φ95 |
4SPM233-1.5 | 1287 | 442 | 845 | 1¼"-1½" | φ95 |
4SPM240-2.2 | 1494 | 502 | 992 | 1¼"-1½" | φ95 |
4SPM248-2.2 | 1687 | 527 | 1160 | 1¼"-1½" | φ95 |
4SP240-2.2 | 1459 | 467 | 992 | 1¼"-1½" | φ95 |
4SP248-2.2 | 1662 | 502 | 1160 | 1¼"-1½" | φ95 |
4SP255-3.0 | 1859 | 552 | 1307 | 1¼"-1½" | φ95 |
4SPM306-0.37 | 570 | 292 | 278 | 1¼"-1½" | φ95 |
4SPM309-0.55 | 653 | 312 | 341 | 1¼"-1½" | φ95 |
4SPM312-0.75 | 736 | 332 | 404 | 1¼"-1½" | φ95 |
4SPM315-1.1 | 879 | 412 | 467 | 1¼"-1½" | φ95 |
4SPM322-1.5 | 1056 | 442 | 614 | 1¼"-1½" | φ95 |
4SPM332-2.2 | 1351 | 527 | 824 | 1¼"-1½" | φ95 |
4SP332-2.2 | 1326 | 502 | 824 | 1¼"-1½" | φ95 |
4SP344-3.0 | 1628 | 552 | 1076 | 1¼"-1½" | ①95 |
4SP358-4.0 | 1997 | 627 | 1370 | 1¼"-1½" | φ95 |
4SPM504-0.37 | 540 | 292 | 248 | 1¼"-1½" | φ95 |
4SPM506-0.55 | 608 | 312 | 296 | 1¼"-1½" | φ95 |
4SPM508-0.75 | 676 | 332 | 344 | 1¼"-1½" | φ95 |
4SPM512-1.1 | 852 | 412 | 440 | 1¼"-1½" | φ95 |
4SPM517-1.5 | 1002 | 442 | 560 | 1¼"-1½" | φ95 |
4SPM522-2.2 | 1182 | 502 | 680 | 1¼"-1½" | φ95 |
4SPM525-2.2 | 1279 | 527 | 752 | 1¼"-1½" | φ95 |
4SP522-2.2 | 1147 | 467 | 680 | 1¼"-1½" | φ95 |
4SP525-2.2 | 1254 | 502 | 752 | 1¼"-1½" | φ95 |
4SP533-3.0 | 1496 | 552 | 944 | 1¼"-1½" | φ95 |
4SP538-4.0 | 1666 | 602 | 1064 | 1¼"-1½" | φ95 |
4SP540-4.0 | 1739 | 627 | 1112 | 1¼"-1½" | φ95 |
4SP552-5.5 | 2112 | 712 | 1400 | 1¼"-1½" | φ95 |
Шкала парашютистов | |||||
Модель | A | B | C | D | E |
4SPM805-0.75 | 750 | 332 | 418 | 1½"-2" | φ95 |
4SPM807-1.1 | 914 | 412 | 502 | 1½"-2" | φ95 |
4SPM810-1.5 | 1070 | 442 | 628 | 1½"-2" | φ95 |
4SPM812-2.2 | 1214 | 502 | 712 | 1½"-2" | φ95 |
4SPM814-2.2 | 1323 | 527 | 796 | 1½"-2" | φ95 |
4SP812-2.2 | 1179 | 467 | 712 | 1½"-2" | φ95 |
4SP814-2.2 | 1298 | 502 | 796 | 1½"-2" | φ95 |
4SP818-3.0 | 1516 | 552 | 964 | 1½"-2" | φ95 |
4SP821-4.0 | 1692 | 602 | 1090 | 1½"-2" | φ95 |
4SP824-4.0 | 1843 | 627 | 1216 | 1½"-2" | φ95 |
4SP830-5.5 | 2180 | 712 | 1468 | ½"-2" | φ95 |
4SP835-5.5 | 2390 | 712 | 1678 | 1½"-2" | φ95 |
4SP840-7.5 | 2690 | 802 | 1888 | 1½"-2" | φ95 |
4SP844-7.5 | 2858 | 802 | 2056 | 1½"-2" | φ95 |
4SPM1405-1.5 | 860 | 442 | 418 | 2" | φ95 |
4SPM1407-2.2 | 1029 | 527 | 502 | 2" | φ95 |
4SP1407-2.2 | 1004 | 502 | 502 | 2" | φ95 |
4SP1410-3.0 | 1180 | 552 | 628 | 2" | φ95 |
4SP1413-4.0 | 1381 | 627 | 754 | 2" | φ95 |
4SP1417-5.5 | 1634 | 712 | 922 | 2" | φ95 |
4SP1421-7.5 | 1892 | 802 | 1090 | 2" | φ95 |
1. Переключатели питания
2. Кассет автоматического управления
3. Трубопровод
4. Клапаны
5. Прокладка
6. Статический уровень
7. Верхний полюс
8. Кабель
9. Колодец
10. Уровень перемешивания
11. Средний стержень
12. Корпус насоса
13. Нижний полюс
14. Подводные электродвигатели
размер | Напряжение(v) | Мощность(kw) | Поперечное сечение кабеля(mm²) | 0.7mm² | 1mm² | 1.5mm² | 2mm² | 2.5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 220 | 0.37 | Длина кабеля(m) | 50 | 80 | 100 | ||||||||||
0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
размер | Напряжение(v) | Мощность (kw) | Поперечное сечение кабеля(mm²) | 0.7mm² | 1mm² | 1.5mm² | 2mm² | 2.5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 380 | 0.37 | Длина кабеля(m) | 200 | 315 | |||||||||||
0.55 | 100 | 210 | 320 | |||||||||||||
0.75 | 80 | 165 | 280 | |||||||||||||
1.1 | 120 | 180 | 250 | 308 | ||||||||||||
1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
13 | 78 | 129 | 205 | 314 | ||||||||||||
15 | 69 | 114 | 180 | 277 | ||||||||||||
18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
45.0 | 45 | 71 | 108 | 147 | 203 |
