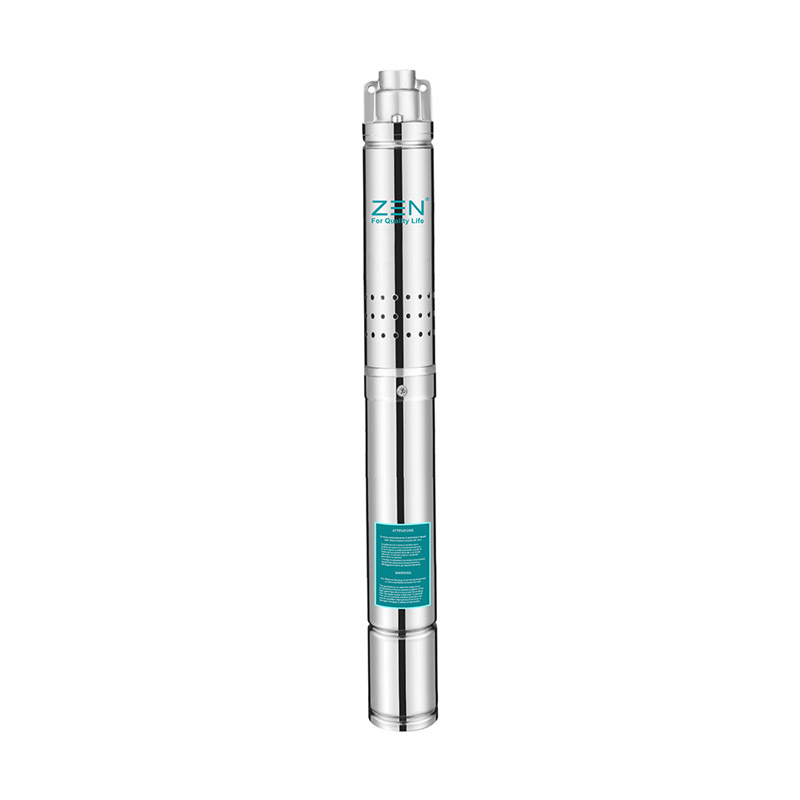

3.5SDM Насос Для Глубоких Скважин Из Нержавеющей Стали

Марки ZΞN 3.5SDM Насос Для Глубоких Скважин Из Нержавеющей Стали, качественные насосы предназначены для обеспечения высокой скорости потока и отличного давления воды, обеспечивая стабильную и надежную подачу воды.
Идентификатор * 3.5 SD
* 3.5: диаметр скважины: 90mm (3.5 ")
* SD: Подводные насосы серии SD
* М: однофазный двигатель (трехфазный без М)
* 1: Вместимость (m³/h)
* 9: Сцена
* 0.25: Мощность двигателя (KW)

Отправить запрос

Описание продукта

3.5SDM Насос Для Глубоких Скважин Из Нержавеющей Стали

Применение

1. Для подачи воды из колодцев или водохранилищ.

2. Применяется в бытовых, гражданских и промышленных целях.

3. Для использования садов и ирригации.

Условия эксплуатации

1. Максимальная температура жидкости до + 35 °C.

2. Максимальное содержание песка 0.25%.

3. Максимальная глубина погружения: 100 метров.

4. Минимальный диаметр скважины: 3.5 ".

Электродвигатели и насосы

1. Электрический двигатель с многократной обмоткой или полностью закрытым экраном

2. Три фазы: 380V - 415V / 50Hz

3. Однофазный: 220V - 240V / 50Hz

4. Оборудована коробкой управления запуском или цифровой автоматической коробкой управления

5. Насос рассчитан на напряжение обсадной колонны

6. Стандарты размера NEMA

Предоставление вариантов по запросу

1. Специальное механическое уплотнение

2. Другие напряжения или частоты 60 Гц

Кривая производительности

Данные о производительности 50 Гц

Модель		P2		Доставка n = 2850 rpm
1~220V/240v	3~380V/415V	KW	HP	Q l/min m³/h	0	5	10	15	20	25	30	35	40	45	50
1~220V/240v	3~380V/415V	KW	HP	Q l/min m³/h	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3
3.5SDM1/9-0.25	3.5SD1/9-0.25	0.25	0.33	H(m)	46	44	42	41	41	38	36	30	25	19	12
3.5SDM1/11-0.37	3.5SD1/11-0.37	0.37	0.5		56	53	51	51	50	46	43	37	31	23	14
3.5SDM1/14-0.55	3.5SD1/14-0.55	0.55	0.75		71	68	65	64	63	59	55	47	39	29	18
3.5SDM1/18-0.75	3.5SD1/18-0.75	0.75	1		92	87	84	83	81	76	71	60	50	38	23
3.5SDM1/25-1.1	3.5SD1/25-1.1	1.1	1.5		128	121	116	115	113	105	99	84	70	53	33
3.5SDM1/31-1.5	3.5SD1/31-1.5	1.5	2		158	150	144	143	140	130	122	104	87	65	40

Кривая производительности

Данные о производительности 50 Гц

Модель		P2		Доставка n = 2850 rpm
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	10	20	30	40	50	60	70
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2
3.5SDM2/6-0.25	3.5SD2/6-0.25	0.25	0.33	H(m)	38	37	35	32	28	22	15	8
3.5SDM2/8-0.37	3.5SD2/8-0.37	0.37	0.5		51	50	47	42	37	29	20	10
3.5SDM2/10-0.55	3.5SD2/10-0.55	0.55	0.75		64	62	58	53	46	36	25	13
3.5SDM2/13-0.75	3.5SD2/13-0.75	0.75	1		83	81	76	69	60	47	32	17
3.5SDM2/18-1.1	3.5SD2/18-1.1	1.1	1.5		115	112	105	95	83	66	44	23
3.5SDM2/22-1.5	3.5SD2/22-1.5	1.5	2		141	136	128	117	101	80	54	29
3.5SDM2/27-1.8	3.5SD2/27-1.8	1.8	2.5		173	167	157	143	124	98	66	35

Модель		P2		Доставка n = 2850 rpm
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	10	20	30	40	50	60	70	80	90
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
3.5SDM3/7-0.37	3.5SD3/7-0.37	0.37	0.5	H(m)	39	36	35	34	33	30	26	22	18	11
3.5SDM3/9-0.55	3.5SD3/9-0.55	0.55	0.75		50	47	45	44	42	39	34	29	23	14
3.5SDM3/11-0.75	3.5SD3/11-0.75	0.75	1		61	57	55	53	52	47	41	35	28	18
3.5SDM3/15-1.1	3.5SD3/15-1.1	1.1	1.5		83	78	75	73	71	65	56	48	38	24
3.5SDM3/19-1.5	3.5SD3/19-1.5	1.5	2		105	99	95	92	89	82	71	61	48	30
3.5SDM3/23-1.8	3.5SD3/23-1.8	1.8	2.5		127	120	115	112	108	99	86	74	58	37
3.5SDM3/29-2.2	3.5SD3/29-2.2	2.2	3		160	151	145	141	136	125	109	93	73	46

Кривая производительности

Данные о производительности 50 Гц

Модель		P2		Доставка n = 2850 rpm
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	10	20	30	40	50	60	70	80	90	100	I10
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6	6.6
3.5SDM4/6-0.37	3.5SD4/6-0.37	0.37	0.5	H(m)	33	32	31	30	29	28	26	23	20	16	11	5
3.5SDM4/8-0.55	3.5SD4/8-0.55	0.55	0.75		44	43	41	40	39	38	35	31	27	21	14	7
3.5SDM4/10-0.75	3.5SD4/10-0.75	0.75	1		55	54	52	51	49	47	44	39	34	26	18	9
3.5SDM4/13-1.1	3.5SD4/13-1.1	1.1	1.5		72	70	67	66	64	61	57	51	44	34	23	12
3.5SDM4/17-1.5	3.5SD4/17-1.5	1.5	2		94	91	88	86	83	80	75	66	57	45	31	15
3.5SDM4/20-1.8	3.5SD4/20-1.8	1.8	2.5		110	107	104	101	98	95	88	78	67	53	36	18
3.5SDM4/26-2.2	3.5SD4/26-2.2	2.2	3		143	139	135	131	127	123	114	101	87	69	47	23

Модель		P2		Доставка n = 2850 rpm
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	20	40	60	80	100	120	140
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	1.2	2.4	3.6	4.8	6	7.2	8.4
3.5SDM6/6-0.55	3.5SD6/6-0.55	0.55	0.5	H(m)	33	31	30	28	25	20	14	5
3.5SDM6/8-0.75	3.5SD6/8-0.75	0.75	0.75		44	42	40	38	34	27	19	6
3.5SDM6/11-1.1	3.5SD6/11-1.1	1.1	1		61	57	55	52	46	37	26	9
3.5SDM6/14-1.5	3.5SD6/14-1.5	1.5	1.25		77	73	70	66	59	47	33	11
3.5SDM6/17-1.8	3.5SD6/17-1.8	1.8	2.5		94	88	85	81	71	57	40	14
3.5SDM6/21-2.2	3.5SD6/21-2.2	2.2	3		116	109	105	100	88	70	49	17

Размер

Шкала парашютистов
Модель	A	B	C	D	E
3.5SDM1/9-0.25	687	322	365	11/4"	φ85
3.5SDM1/11-0.37	744	332	412	11/4"	φ85
3.5SDM1/14-0.55	860	342	518	11/4"	φ85
3.5SDM1/18-0.75	1003	357	646	11/4"	φ85
3.5SDM1/25-1.1	1237	392	845	11/4"	φ85
3.5SDM1/31-1.5	1428	442	986	11/4"	φ85
3.5SDM2/6-0.25	649	322	327	11/4"-11/2"	φ85
3.5SDM2/8-0.37	715	332	383	11/4"-11/2"	φ85
3.5SDM2/10-0.55	782	342	440	11/4"-11/2"	φ85
3.5SDM2/13-0.75	911	357	554	11/4"-11/2"	φ85
3.5SDM2/18-1.1	1116	392	724	11/4"-11/2"	φ85
3.5SDM2/22-1.5	1280	442	838	11/4"-11/2"	φ85
3.5SDM2/27-1.8	1500	492	1008	11/4"-11/2"	φ85
3.5SDM3/7-0.37	736	332	404	11/4"-11/2"	φ85
3.5SDM3/9-0.55	812	342	470	11/4"-11/2"	φ85
3.5SDM3/11-0.75	927	357	570	11/4"-11/2"	φ85
3.5SDM3/15-1.1	1128	392	736	11/4"-11/2"	φ85
3.5SDM3/19-1.5	1309	442	867	11/4"-11/2"	φ85
3.5SDM3/23-1.8	1525	492	1033	11/4"-11/2"	φ85
3.5SDM3/29-2.2	1798	567	1231	11/4"-11/2"	φ85

Размер

Шкала парашютистов
Модель	A	B	C	D	E
3.5SDM4/6-0.37	673	332	341	11/4"-11/2"	φ85
3.5SDM4/8-0.55	740	342	398	11/4"-11/2"	φ85
3.5SDM4/10-0.75	813	357	456	11/4"-11/2"	φ85
3.5SDM4/13-1.1	970	392	578	11/4"-11/2"	φ85
3.5SDM4/17-1.5	1172	442	730	11/4"-11/2"	φ85
3.5SDM4/20-1.8	1308	492	816	11/4"-11/2"	φ85
3.5SDM4/26-2.2	1592	567	1025	11/4"-11/2"	φ85
3.5SDM6/6-0.55	683	342	341	11/4"-11/2"	φ85
3.5SDM6/8-0.75	755	357	398	11/4"-11/2"	φ85
3.5SDM6/11-1.1	913	392	521	11/4"-11/2"	φ85
3.5SDM6/14-1.5	1049	442	607	11/4"-11/2"	φ85
3.5SDM6/17-1.8	1222	492	730	11/4"-11/2"	φ85
3.5SDM6/21-2.2	1412	567	845	11/4"-11/2"	φ85

SD(M)/QJD
Взрывной VIEV

Цифры	Имя
1	Зажимная пружина
2	Конечная крышка
3	расширительная втулка
4	Подшипник
5	Отношения
6	ротор двигателя
7	Отношения
8	Механическое уплотнение
9	статор электродвигателя
10	Электропровод
11	"О" образное уплотнительное кольцо
12	Топливная камера
13	Стиральная машина
14	Винт
15	"О" образное уплотнительное кольцо
16	Винт
17	Двухголовый болт
18	Стиральная машина
19	Орехи
20	Кольцо крепления
21	Стиральная машина
22	Песчаная шапка
23	Втулка экранирования кабеля
24	Винт
25	Канат
26	Экран
27	всасывающий кронштейн
28	Кабельный зажим
29	Зажим.
30	Винт
31	Корпус насоса
32	Винт
33	Муфта
34	Втулка
35	Ось
36	Трубка
37	Промежуточный
38	Колесо
39	Шайба регулировочная
40	Крышка диффузора
41	Диффузор
42	Трубка
43	Винт
44	Подшипник резиновый
45	Поддержка
46	обратный клапан
47	"О" образное уплотнительное кольцо
48	Экспорт

Трехфазный асинхронный подводный двигатель 380 - 415V ~ 50 Гц

1. Переключатели питания

2. Кассет автоматического управления

3. Трубопровод

4. Клапаны

5. Прокладка

6. Статический уровень

7. Верхний полюс

8. Кабель

9. Колодец

10. Уровень перемешивания

11. Средний стержень

12. Корпус насоса

13. Нижний полюс

14. Подводные электродвигатели

220-240V/50Hz Дополнительный кабель

размер	Напряжение（v)	Мощность(kw）	Поперечное сечение кабеля(mm²)	0.7mm²	1mm²	1.5mm²	2mm²	2.5mm²	3mm²	4mm²	6mm²	10mm²	16mm²	25mm²	35mm²	50mm²
4"	220	0.37	Длина кабеля(m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

380V/50Hz Дополнительный кабель

размер	Напряжение（v)	Мощность (kw）	Поперечное сечение кабеля(mm²)	0.7mm²	1mm²	1.5mm²	2mm²	2.5mm²	3mm²	4mm²	6mm²	10mm²	16mm²	25mm²	35mm²	50mm²
4"	380	0.37	Длина кабеля(m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
