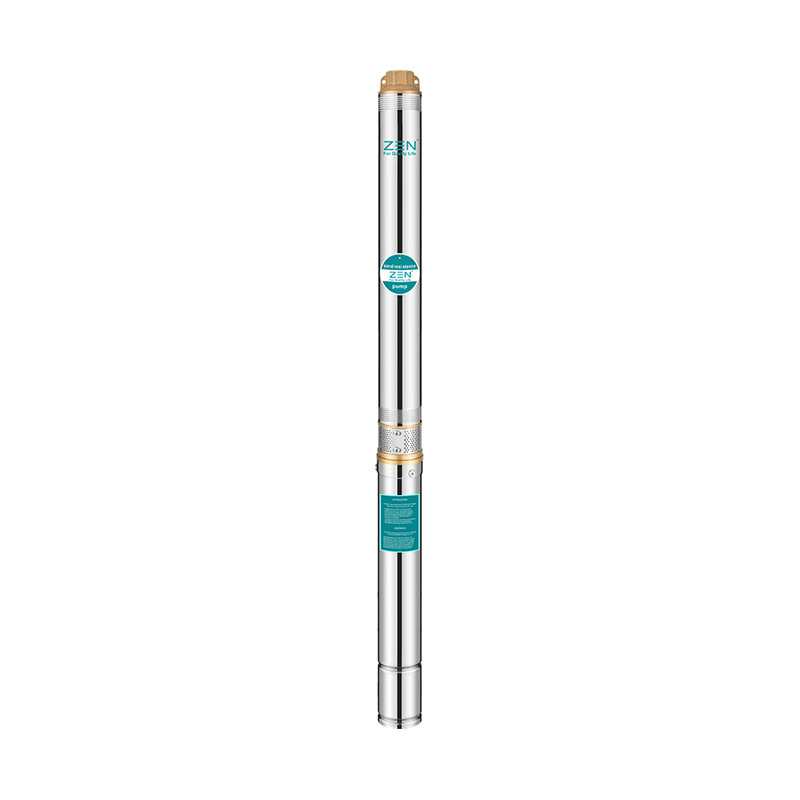

Совместимость с глубокими скважинами: 16'' Чугунный Глубокий Скважинный Насос для глубоких скважин марки ZΞN специально разработан для работы в глубоких скважинах и способен с легкостью добывать воду со значительной глубины.
Чугунный глубокий насос - это водозаборник, объединяющий подводный двигатель и погружной насос.
Прямая интеграция в набор, работа в глубине воды. В основном используется для орошения сельскохозяйственных угодий, водоснабжения и канализации городов, промышленных и горнодобывающих предприятий.
Может использоваться для разработки подземной горячей воды ниже 100°C, с термостойкостью, коррозионной стойкостью, стойкостью к старению и другими характеристиками.
Поток: 2 - 1000 m3/h
Нагрузка: 10m - 1000m
Мощность двигателя: 0.55kW-600kW
Номинальное напряжение: 380V/660V
1. Подводный электрический насос состоит из пяти частей: водяного насоса, двигателя, водопроводной линии, водонепроницаемого кабеля и переключателя управления. Насосы представляют собой одновсасывающие многоступенчатые вертикальные центробежные трехцилиндровые насосы.
2. Подводный двигатель использует водонаполненную влажную конструкцию типа YQS, заполненную чистой водой в полости, в основном для охлаждения двигателя и смазки подшипников. Во время работы, поскольку изменение температуры может привести к изменению наполнения воды, в двигателе установлены регуляторы давления для калибровки.
3. Чтобы предотвратить попадание песка в двигатель, на верхнем электродвигателе установлен пескостойкий уплотнительный механизм, состоящий из пескобойника и механического уплотнения, который образует пескостойкую конструкцию, и весь двигатель хорошо запечатан через его герметичную конструкцию.
4. В верхней части двигателя имеются отверстия для впрыска воды и выхлопные отверстия, а в нижней - дренажные отверстия.
5. Толковые подшипники и упорные кольца устанавливаются в нижней части двигателя и в основном выдерживают осевую силу электрического насоса.
6. обмотка статора двигателя использует водонепроницаемую электромагнитную линию с хорошей изоляцией и водонепроницаемостью, ротор использует структуру клетки мыши.
7. Подводные насосы из нержавеющей стали используются для коррозионного качества воды.
Номер |
Модель Минимальный диаметр скважины (mm) QJ (расход (m3 / h) - расходный напор (m) / уровень крыльчатки |
Глубинный насос | Подводный электродвигатель | Скорость вращения | диаметр выходной трубы |
Соответствие спецификации кабеля |
Максимальный внешний диаметр насоса |
|||
Рост | Вес | Власть | Рост | Вес | ||||||
(mm) | (kg) | (kW) | (mm) | (kg) | (rpm) | (") |
|
(mm) | ||
1 | 400QJ400-50/1 | 640 | 100 | 90 | 1714 | 507 | 2900 | 8 | 3×50 | 377 |
2 | 400QJ500-20/1 | 640 | 100 | 45 | 1141 | 170.6 | 3×16 | |||
3 | 400QJ500-40/1 | 640 | 100 | 90 | 1714 | 507 | 3×50 | |||
4 | 400QJ500-80/2 | 1230 | 200 | 185 | 2244 | 688 | 3×120 |
